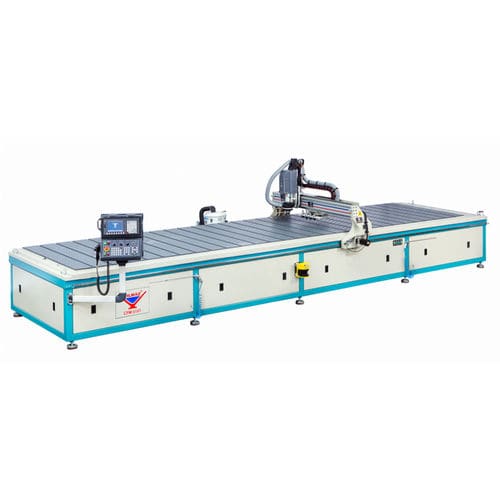

Fresadora CNC 3 ejes CPM 6161

para aluminiopara compuestoscon dos mesas

Descripción
La CPM 6161 es una máquina CNC de 3 ejes diseñada para el mecanizado de paneles compuestos de aluminio, chapas de aluminio hasta 4 mm, paneles flexy, placas laminadas y materiales similares. Dispone de mesa de doble estación para producción continuada y de un sistema de vacío con válvulas automáticas que concentra la succión en el área de trabajo. Permite ranurado para plegado, taladrado, apertura de ranuras, fresado interpolado (escritura/dibujo), corte a medida y otras operaciones especiales.

Principales características

• Mesa doble estación: 2 uds x 3200 mm para operación ininterrumpida; área de trabajo 1600 x 6650 mm o 2 x 1600 x 3200 mm
• Sistema de aspiración automático con válvulas para concentrar la succión en la zona activa
• Control CNC de 3 ejes para movimientos precisos
• Soporte AlphaCAM para rutinas de corte especiales y minimización de desperdicios
• Husillo HSD de alta precisión (24.000 RPM) y componentes de reconocimiento internacional
• Sistema de compensación térmica del eje Z (patentado) que ajusta la posición de la herramienta
• Estructura de acero rígida y pórtico dinámico
• Cambiador automático de herramientas de 6 posiciones en el pórtico
• Cabezal Vortex para eliminación de virutas y extractor externo
• Topes neumáticos emergentes para posicionamiento preciso
• Sistema de amortiguación por aire para mover placas grandes
• Mesa específica y potente vacío para sujeción de piezas pequeñas
• Sensor integrado de longitud de herramienta
• Sistema de escaneo de campo de 3 zonas para seguridad
• Soporte multilenguaje (turco e inglés)
• Refrigeración por pulverización controlada por PLC y lubricación centralizada automática
• Pantalla a color, mando portátil de previsualización y transferencia USB

Accesorios de serie

• Programas CAM especiales mediante AlphaCAM
• Sistema externo de extracción de virutas
• 2 pistolas de aire
• Sistema de compensación eje Z
• Sistema de refrigeración por pulverización
• Valla de seguridad

Accesorios opcionales

• Fresas de repuesto
• Portaherramientas ISO 30 de repuesto
• Manguitos/portabrocas de repuesto

Tabla de especificaciones técnicas
Alimentación: 400V AC 3P+PE / 50/60 Hz.
Velocidad husillo: 24.000 RPM
Caudal aspiración: 280 L/min.
Presión de aire: 6–8 bar
Dimensiones (indicativas): 267 x 807 x 192
Peso: 2.965 kg / 2.661 kg

Características / especificaciones técnicas

• Modelo: CPM 6161
• Control: CNC 3 ejes
• Mesa: Doble estación (2 x 3200 mm)
• Área de trabajo: 1600 x 6650 mm o 2 x (1600 x 3200 mm)
• Husillo: HSD alta precisión, 24.000 RPM
• Cambiador: Automático 6 posiciones en pórtico
• Vacío: Sistema de válvulas automáticas y mesa de vacío potente
• Extracción de virutas: Cabezal Vortex + extractor externo
• Compensación Z: Compensación térmica patentada
• Seguridad: Escáner 3 zonas y valla de seguridad
• Refrigeración: Pulverización controlada por PLC
• Interfaz: Pantalla color, mando portátil, USB
• Mantenimiento: Lubricación centralizada automática
