Centro de caudal y de mecanizado multifunción AIM 7510

CNCde acero dulcepara perfiles de aluminio

Descripción del producto

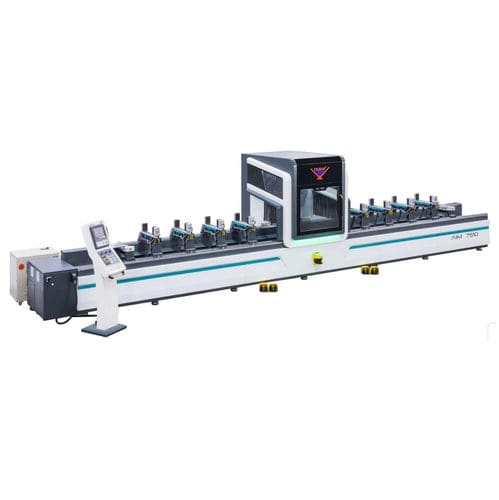

AIM 7510 es un centro de mecanizado servocontrolado de 5 ejes para taladrado, ranurado, entallado, roscado, fresado con sierra y operaciones similares en perfiles de aluminio, PVC, aleaciones ligeras y perfiles de acero de pared fina. La disposición en pórtico móvil y el cambio rápido de herramienta permiten el mecanizado automático en cinco caras. Torreta móvil de 12 herramientas y un almacén dedicado para hoja de sierra Ø350 mm ofrecen flexibilidad. El modo tándem reduce tiempos de inactividad permitiendo carga/descarga durante el mecanizado. Reconocimiento y posicionamiento automático de mordazas facilitan la preparación y la repetibilidad.

Características generales

• Control de movimiento CNC a 5 ejes para mecanizados complejos
• Modo tándem para producción continua y reducción del tiempo de ciclo
• Programación CAM mediante software CAM PROX, fácil de usar
• 2 almacenes separados: torreta 12 herramientas + almacén hoja Ø350 mm
• Estructura rígida en acero y pórtico de rendimiento dinámico
• Reconocimiento y posicionamiento automático de mordazas
• Roscar opcional M5–M8 para agujeros abiertos en 1–4 mm de espesor
• Armario insonorizado para reducción de ruido
• Husillo HSD de alta precisión y componentes internacionales
• Lubricación por pulverización controlada por CNC
• 8 mordazas automáticas para sujeción segura
• 2 apoyos neumáticos para reajuste en X
• Controlador portátil para verificación antes de producción a velocidad
• Escáner de campo de 3 zonas para seguridad operativa
• Pantalla táctil en color de 10" y interfaz multilingüe
• Importación de programas vía USB; soporte ISO G-code
• Lubricación central automática e iluminación LED en el armario

Accesorios de serie

• Software CAMPROX para programación CNC
• Valla de seguridad alrededor de la máquina
• 8 mordazas neumáticas para perfiles
• 2 apoyos neumáticos
• Bandeja de virutas integrada en el bastidor

Accesorios opcionales

• Juego de herramientas de corte, portaherramientas y pinzas (p. ej. fresas Ø5, Ø6, Ø8, Ø10, Ø12; 12 portaherramientas HSK F63; juego de pinzas)
• Software CAD-EXTRACT para archivos IGES
• Kit de hojas de sierra especiales para aplicaciones concretas
• Soplador de niebla de aceite
• Lector e impresora de códigos de barras
• Unidad de climatización para armario/entorno
• Sistema de presión de sujeción ajustable y control individual de pinzas
• Calibre HSK F63, comparador ASİMETO y aparato de montaje
• Cinta transportadora de virutas integrada en el bastidor

Tabla de especificaciones técnicas (valores clave)
Potencia eléctrica: 15 kW / 400V AC 3P+PE / 50/60 Hz.
Velocidad del husillo de herramienta: 3.000 RPM
Velocidad del husillo de sierra (máx): 20.000 RPM
Capacidad de sierra: D Ø350 mm; orificio d Ø30 mm
Caudal de aire: 250 L/min
Presión de aire: 6–8 bar
Dimensiones (formato fabricante): 201 x 972 x 220
Peso: 4.795 kg / 4.490 kg

Características / especificaciones técnicas

• Modelo: AIM 7510, centro de mecanizado 5 ejes para perfiles
• Operaciones: taladrado, ranurado, entallado, roscado, fresado, corte con sierra
• Almacén: torreta móvil 12 herramientas + almacén sierra Ø350 mm
• Automatización: modo tándem, reconocimiento/posicionamiento automático de mordazas
• Control: CNC 5 ejes, CAM PROX, controlador portátil, importación por USB, ISO G-code
• Husillo: HSD de alta precisión
• Sujeción: 8 mordazas automáticas + 2 apoyos neumáticos
• Seguridad/ergonomía: escáner de 3 zonas, insonorización, iluminación LED
