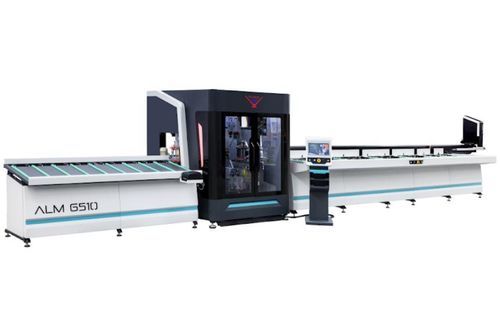

Centro de caudal y de mecanizado multifunción ALM 6510

CNCpara perfiles de aluminiopara perfiles PVC

Descripción del producto
Los ALM 6510 / ALM 6510 AT son centros de mecanizado y corte CNC de 8 ejes diseñados para procesar perfiles de aluminio (y PVC). Realizan operaciones en varias caras: fresado, apertura de huecos para cerraduras/ bisagras/asa, ranurado de drenaje, marcado y corte con sierra. Un transportador automático para 7 perfiles alimenta la máquina y una pinza neumática 3 ejes posiciona cada perfil para permitir el fresado y el corte simultáneos. La sierra realiza cortes en serie entre 45° y 135°. Soporta impresión de códigos de barras para trazabilidad y preparación para el remachado/ensamblaje.

Características generales

• Control de movimiento servo CNC a 8 ejes
• Unidades completamente automatizadas de alimentación, transporte, posicionamiento, corte y transferencia
• Operaciones en las cuatro caras de perfiles de aluminio/PVC: fresado, huecos para cerradura/bisagra/asa, marcado, ranuras de drenaje, corte con sierra
• Pinza neumática 3 ejes para posicionamiento preciso
• Sistemas de sujeción automáticos horizontales y verticales
• Capacidad de procesamiento: 1.200–1.400 metros lineales por turno de 8 horas
• Transportador automático con capacidad de carga para 7 perfiles
• Sierra de corte descendente servo controlada Ø550 mm — rango de corte 45°–135°
• PC con Windows y pantalla táctil 15,6'' para la interfaz del operador
• Conexión remota para soporte técnico
• Capacidad de fresado y corte simultáneos
• Software compatible con programas CAD y de uso sencillo
• Reconocimiento automático de perfiles de marco/hoja mediante base de datos
• Control automático de dimensiones ancho/alto del perfil
• Sistemas automáticos de lubricación y refrigeración por pulverización de herramienta
• Control de seguridad por baja presión e iluminación interior LED

Accesorios estándar

• 11 motores y herramientas para operaciones de fresado a 90° y 45°
• Impresora de códigos de barras
• Valla de seguridad alrededor de la máquina
• Teclado y ratón

Accesorios opcionales

• Transportador de virutas inclinado
• Extractor de virutas por vacío VCE 4000
• Equipamiento logístico de taller
• Disco de sierra de repuesto Ø550 mm
• Fresas de repuesto Ø8
• Fresas de repuesto Ø5
• Motores y herramientas adicionales para abrir las ranuras de drenaje de agua (ALM 6510 AT)

Especificaciones técnicas

• Eléctrico: 29 kW, 58 A / 400 V AC 3P+PE / 50/60 Hz
• Velocidad husillo fresado: 3.000 RPM
• Velocidad husillo sierra: 12.000 RPM
• Dimensiones sierra: D = Ø550 mm; d = Ø30 mm
• Caudal de aire / vacío: 250 L/min
• Presión de aire: 6–8 bar
• Dimensiones (L × W × H): 2000 × 1.172 × 2.310 mm
• Peso: 4.106 kg / 3.650 kg
