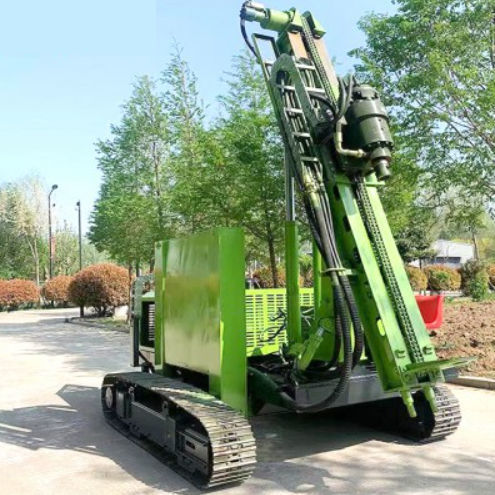

Hincapostes hidráulico

para aplicaciones fotovoltaicas

Visión general
Unidades de hincado de pilotes para construcciones fotovoltaicas que combinan potencia hidráulica, movilidad sobre orugas y centro de gravedad bajo. YG prioriza la estabilidad del chasis para permitir hincado a alta velocidad, seguridad del operador y precisión en la colocación de pilotes.

Fundamento de seguridad: cuantificación de la estabilidad del chasis

• Centro de gravedad: Diseño que concentra aproximadamente el 65 % de la masa total por debajo del eje para un centro de gravedad muy bajo.
• Huella: Diseño de vía ancha con una huella aproximada de 4,5 m² para mejorar la estabilidad lateral en pendientes.
• Parada de emergencia: Sistema de seguridad del operador que activa la parada de emergencia en ≤ 2 segundos.
• Bloqueo de seguridad: El mástil incluye bloqueo automático para evitar deslizamientos accidentales durante el transporte o el mantenimiento.

Parámetros — Piladora fotovoltaica hidráulica

• Tipo: Piladora fotovoltaica hidráulica
• Dimensiones totales: 4700 × 2100 × 2800 mm
• Velocidad rotación tubo de perforación: 180 r/min
• Ancho de zapata de oruga: 400 mm
• Capacidad de pendiente: 30°
• Modelo de motor: 4108
• Dureza de roca: 6–20F
• Diámetro de perforación: 80–500 mm
• Ángulo de inclinación del deslizador: 120°
• Profundidad de perforación: 0–6 m
• Ángulo de oscilación del brazo de perforación: Izq/Der 150°
• Par del reductor: 13 000 N·m
• Ángulo de oscilación del deslizador: Izq/Der 40°
• Bomba principal: triple bomba
• Velocidad de desplazamiento: 0–3 km/h
• Especificación bomba de aceite: 40/40/32

Parámetros — Piladora fotovoltaica sobre orugas

• Tipo: Piladora fotovoltaica sobre orugas
• Dimensiones totales: 4700 × 2200 × 2800 mm
• Caudal martillo hidráulico: 50–110 L/min
• Ancho de zapata de oruga: 400 mm
• Frecuencia de impacto: 350–800 BPM
• Modelo de motor: 4108
• Presión del sistema hidráulico: 25 MPa
• Potencia generador: motor 88 kW
• Refrigeración reforzada para disipación térmica en viento fuerte: sí
• Profundidad de perforación: 0–6 m
• Especificación bomba de aceite: 40/40/32
• Diámetro de perforación: 80–600 mm
• Velocidad de desplazamiento: 3 km/h

Puntos destacados de seguridad y estabilidad

• Bajo centro de gravedad: ~65 % de la masa colocada por debajo del eje para mejorar el equilibrio.
• Gran huella: Diseño de vía ancha que incrementa la resistencia lateral y la estabilidad en pendientes.
• Protecciones certificadas para el operador: Parada de emergencia y bloqueo automático del mástil reducen el riesgo de accidentes.

Confort del operador: amortiguación de vibraciones y reducción de fatiga

• Sistema de amortiguación: Almohadillas de amortiguación que reducen las vibraciones de la cabina en ~40 % frente a modelos estándar.
• Protección de componentes: Menor vibración alarga la vida útil de los componentes electrónicos y reduce la fatiga del operador en turnos largos.

Ventaja logística: dimensiones de transporte convenientes

• Mástil plegable: Mástil hidráulico plegable que reduce las dimensiones de transporte a ~5,5 m × 2,3 m × 2,8 m para facilitar el envío.
• Ahorro de costes: Dimensiones compactas permiten el envío en contenedor estándar o plataforma, reduciendo la complejidad y el coste logístico.

Operación en todas las condiciones

• Rango de temperatura: Arranca y opera de manera fiable hasta −15 °C.
• Elementos calefactores: Sistema de precalentamiento y resistencias de calentamiento del motor para asegurar la fluidez del combustible y del aceite hidráulico en arranques en frío.

Expansión de aplicaciones: sistema de acoplamiento rápido

• Velocidad de cambio de herramienta: Acoplamiento rápido permite cambiar cabezas de martillo o brocas en menos de 10 minutos.
• Rango de uso: Permite alternar entre hincado, perforación y extracción hidráulica de pilotes para mayor versatilidad en obra.

Estudio de caso: hincado preciso en pendientes

• Desafío: Operaciones en pendientes hasta 15° que exigen estabilidad del chasis y precisión.
• Solución: Unidad YG con inclinación de mástil ±15° y estabilidad de chasis mejorada para cumplir los requisitos de pendiente.
• Resultado: Precisión de hincado lograda con un margen de error de 3 mm en condiciones de pendiente compleja.

Valor a largo plazo

• Selección de materiales: Componentes clave fabricados en acero de alta resistencia Q345B para integridad estructural a largo plazo (ejemplo de vida de proyecto: 10 000 horas de trabajo).
• Valor de reventa: Diseño comprobable y registros de mantenimiento verificables ayudan a mantener un valor de reventa superior al promedio del sector (fabricante indica ~15 % más tras cinco años).

Especificaciones técnicas

• Dimensiones totales (variante hidráulica): 4700 × 2100 × 2800 mm
• Dimensiones totales (variante orugas): 4700 × 2200 × 2800 mm
• Dimensiones de transporte con mástil plegado: ~5,5 m × 2,3 m × 2,8 m
• Diámetro de perforación: 80–500 mm (hidráulica); 80–600 mm (orugas)
• Profundidad de perforación: 0–6 m
• Velocidad de rotación del tubo de perforación: 180 r/min
• Frecuencia de impacto (martillo orugas): 350–800 BPM
• Caudal martillo hidráulico: 50–110 L/min
• Presión del sistema hidráulico: 25 MPa
• Par reductor: 13 000 N·m
• Bomba principal: triple bomba
• Especificación bomba de aceite: 40/40/32
• Motor: modelo 4108
• Potencia generador (orugas): 88 kW
• Ancho zapata oruga: 400 mm
• Velocidad de desplazamiento: 0–3 km/h (hidráulica); 3 km/h (orugas)
• Capacidad de pendiente: 30°
• Ángulo de inclinación del deslizador: 120°
• Ángulo del brazo de perforación: Izq/Der 150°
• Ángulo del deslizador: Izq/Der 40°
• Arranque en frío: fiable hasta −15 °C con precalentamiento y resistencias
• Amortiguación de vibraciones: vibraciones de cabina reducidas ~40 % vs modelos estándar
• Huella: ~4,5 m² (vía ancha)
• Material: acero Q345B de alta resistencia
• Vida de diseño indicativa: 10 000 horas de funcionamiento
