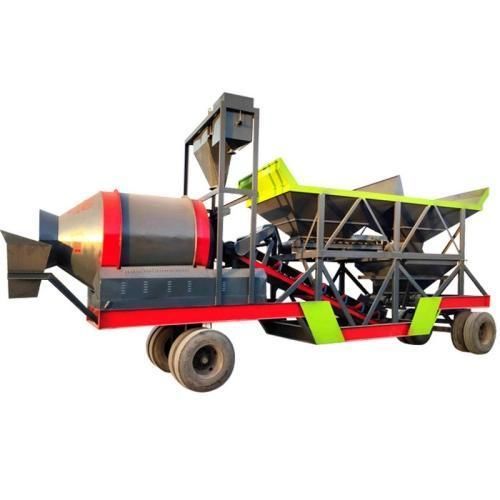

Planta de hormigón móvil YG series

de 2 ejescompactacon transportador de cinta

Resumen
Seleccionar una planta de hormigón móvil es una solución eficaz para contratistas pequeños y medianos que buscan reducir costes de obra y aumentar la flexibilidad. Las unidades remolcables minimizan gastos de cimentación y traslado, y permiten el amasado en obra para preservar la calidad del hormigón y reducir riesgos de transporte.

Principales componentes y disposición

• Chasis remolque integrado con enganche y ruedas pesadas.
• Tolvas de áridos alimentadas por cinta transportadora o elevador de cangilones.
• Mezclador principal: opciones tambor o de doble eje.
• Básculas y sistemas de dosificación para agua y aditivos.
• Almacenamiento de cemento: silo o tolva rompe-sacos con tornillo transportador (opcional).
• Pulsadores PLC o panel de control por ordenador con enchufes eléctricos de conexión rápida.
• Estabilizadores o patas hidráulicas para soportar la estructura en funcionamiento.

Cómo funciona
El sistema integra el dosificado de áridos, el pesaje, el amasado y el control en un único chasis remolque. Los áridos se conducen a las tolvas, se pesan y se dosifican con cemento, agua y aditivos. El mezclador genera la tanda y descarga el hormigón. Los estabilizadores permiten iniciar la producción sin cimentaciones profundas y la unidad puede trasladarse rápidamente entre obras.

Principales ventajas

• Sin cimentaciones profundas: Solo se requiere terreno compacto y firme, evitando trabajos de cimentación extensos.
• Reubicación rápida: Diseño modular y conexiones rápidas permiten desmontaje y montaje en 1–2 días.
• Menores costes de transporte: El amasado in situ reduce traslados en camión, pérdida de consistencia y riesgo de fraguado prematuro.

Tabla de parámetros
Model | YG20 | YG30 | YG60 | YG100
Capacidad de producción (m3/h) | 20 | 30 | 60 | 100
Mezclador | YG500 | YG750 | YG1500 | YG2000
Modo de alimentación de áridos | Cinta transportadora | Cinta transportadora | Cinta transportadora | Cinta transportadora
Tamaño árido (mm) | 80/60 | 80/60 | 80/60 | 80/60
Altura de descarga (m) | 1.5 | 1.5 | 1.5 | 1.5
Precisión pesaje áridos (%) | ±2 | ±2 | ±2 | ±2
Precisión pesaje cemento (%) | ±1 | ±1 | ±1 | ±1
Precisión pesaje agua (%) | ±1 | ±1 | ±1 | ±1
Precisión pesaje aditivos (%) | ±1 | ±1 | ±1 | ±1
Sistema de control | Panel | Ordenador | Ordenador | Ordenador
Potencia total (kW) | 42 | 46 | 67 | 77.5
Peso total (t) | 12 | 13 | 14.5 | 26

Aplicaciones industriales

• Carreteras rurales y puentes remotos: unidades tipo tambor 25–35 m3/h para condiciones fuera de red con depósito de agua embarcado.
• Reparaciones municipales y pavimentación urbana: plantas móviles compactas 35–50 m3/h para espacios reducidos.
• Revestimiento de canales y obras de riego: la remolque se desplaza a lo largo del canal para minimizar la distancia de descarga.
• Pequeños prefabricados y fábricas de bloques: unidades con mezcladores de doble eje proporcionan mayor uniformidad de lote para exigencias estructurales.

Ejemplo de obra
Se entregó una unidad móvil remolcable de 35 m3/h equipada con patas hidráulicas y depósito modular de agua para una carretera rural. La tripulación local completó la puesta en marcha, el cableado y las pruebas en 3 días; la unidad redujo los costes de suministro de hormigón y aceleró la finalización del proyecto evitando alquileres de grúas pesadas.

Puntos frecuentes

• Producción diaria real: una planta de 35 m3/h suele operar al 70–80 % de eficiencia; espere aproximadamente 200–220 m3 por turno de 8 horas, según la operativa del sitio.
• Tamaño de silo de cemento: combine la planta con silos horizontales de bajo perfil de 50 t o 100 t o con silos verticales atornillados; el cemento en sacos puede gestionarse con tolva rompe-sacos y pequeña tornillería.
• Tambor vs doble eje: los tambores son adecuados para hormigón estándar (inferior a C30); los mezcladores de doble eje para hormigón de alta resistencia (superior a C30) y requisitos estructurales estrictos.

Especificaciones técnicas

• Prefijo de serie: YG (YG20, YG30, YG60, YG100).
• Capacidades de producción: 20, 30, 60, 100 m3/h.
• Opciones de mezclador: YG500, YG750, YG1500, YG2000 (tambor o doble eje).
• Alimentación de áridos: cinta transportadora estándar.
• Tamaño máximo de árido: 80/60 mm.
• Altura de descarga: 1.5 m.
• Precisión de pesaje: Áridos ±2 %; Cemento ±1 %; Agua ±1 %; Aditivos ±1 %.
• Control: Panel o ordenador/PLC.
• Rango de potencia eléctrica: ~42 kW a 77.5 kW.
• Rango de peso total: ~12 t a 26 t.
