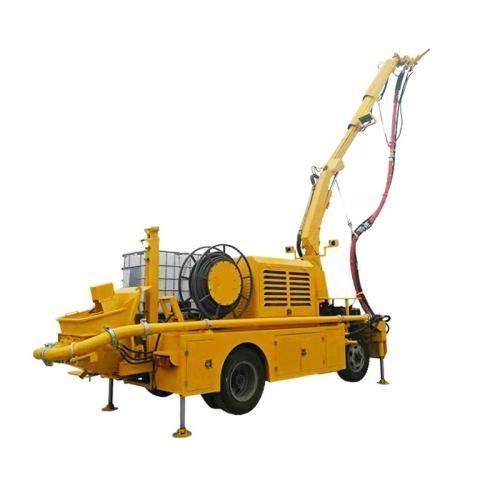

Bomba para hormigón móvil YG series

para túnelsubterráneapara mina subterránea

Resumen
En la última década, la construcción subterránea y la estabilización de taludes han evolucionado del gunitado en seco al gunitado húmedo. Una máquina de gunitado húmedo utiliza hormigón premix para reducir el rebote, disminuir el polvo en suspensión y mejorar el control operativo frente a las máquinas secas. Las unidades modernas combinan chasis estable, bombas hidráulicas de doble cilindro y dosificación integrada de acelerador para tiempos de fraguado constantes.

Principales ventajas y características

• Reducción del rebote: típicamente de ~30 % (seco) a menos del 10 % con gunitado húmedo
• Menor generación de polvo, mejores condiciones de trabajo en túneles y espacios confinados
• Sistema integrado de dosificación de acelerador que mantiene tiempos de fraguado consistentes
• Bombeo hidráulico doble-cilindro que proporciona un flujo de hormigón uniforme y manejo fiable de áridos
• Apta para túneles, minería y proyectos de estabilización de taludes
• Opción de brazo robotizado para operación automatizada y segura (producción robótica típica 20–30 m³/h)

Consejos prácticos

• Para túneles de gran longitud o en altura, seleccione una bomba principal con capacidad de presión de 15–20 MPa.
• Para protección de taludes en exterior, las unidades diésel evitan la necesidad de largas líneas eléctricas sobre terreno accidentado.
• Compruebe el ángulo de rotación y el radio de alcance del brazo pulverizador para cubrir la mayor sección del túnel.
• Asegúrese de que la bomba de acelerador esté vinculada a la bomba principal para que las proporciones de dosificación permanecen correctas al cambiar la velocidad de la máquina.

Resumen de caso
Un contratista minero chileno sustituyó equipos antiguos por una máquina de gunitado húmedo equipada con un brazo pulverizador inalámbrico y ajuste del acelerador. El rebote cayó a ~12 %, los costes operativos bajaron un 22 % y los trabajos de sostenimiento subterráneo terminaron 15 días antes.

Parámetros de la máquina de gunitado húmedo

• Modelos: YG-3016 | YG-4016
• Longitud total: 7770 mm | 7880 mm
• Ancho total: 2460 mm | 2460 mm
• Altura total: 3180 mm | 3380 mm
• Peso nominal: 14 T | 15 T
• Radio de giro mínimo: 10,8 m | 11,5 m
• Capacidad de subida máxima: ≥40° | ≥40°
• Potencia del motor: 85 kW | 103 kW
• Distancia entre ejes: 3900 mm | 4100 mm

Parámetros del brazo y estabilizadores

• Altura de proyección: 16 m | 16 m
• Ancho de proyección: 25 m | 25 m
• Ángulo de elevación del brazo principal: 0°–65°
• Ángulo de elevación del brazo secundario: -110°–90°
• Ángulo de giro del brazo: 310°
• Rotación axial de la boquilla: 360°
• Oscilación vertical de la boquilla: 240°
• Ángulo de barrido de la boquilla: 360°
• Distancia entre centros de contacto estabilizador delantero: 2480 mm
• Distancia entre centros de contacto estabilizador trasero: 2480 mm
• Distancia entre centros estabilizadores delantero-trasero: 5850 mm

Parámetros del sistema de bombeo

• Caudal de hormigón: 30 m³/h | 40 m³/h
• Capacidad tolva: 0,4 m³
• Presión de expulsión del hormigón: 7,5 MPa
• Presión máxima bomba acelerador: 1,8 MPa
• Diámetro tubería hormigón: Φ90 mm
• Diámetro salida boquilla: Φ50 mm
• Cilindro aceite principal: Φ100 mm × Φ70 × 1000
• Cilindro de trasvase: Φ180 mm × 1000
• Motor eléctrico: 55 kW | 75 kW

Preguntas frecuentes

• Diferencia frente a equipos secos: los secos añaden agua en la boquilla, provocando mayor polvo y rebote; los equipos húmedos usan hormigón premix para enlaces más fuertes y menos polvo.
• Producción horaria: las máquinas comerciales de gunitado húmedo entregan típicamente 10–40 m³/h según el tamaño de los cilindros y la configuración de obra.
• Piezas de desgaste principales: boquillas de caucho, placas de desgaste, anillos de corte y mangueras de entrega — mantener kits de repuesto en obra.

Especificaciones técnicas

• Modelos: YG-3016, YG-4016
• Dimensiones (L×A×H): 7770×2460×3180 mm (YG-3016); 7880×2460×3380 mm (YG-4016)
• Peso nominal: 14 T (YG-3016), 15 T (YG-4016)
• Potencia del motor: 85 kW (YG-3016), 103 kW (YG-4016)
• Alcance de proyección: altura 16 m; ancho 25 m; giro del brazo 310°; rotación de boquilla 360°
• Caudal de bombeo: 30 m³/h (YG-3016) / 40 m³/h (YG-4016)
• Capacidad tolva: 0,4 m³; tubería hormigón Φ90 mm; boquilla Φ50 mm
• Presión de expulsión hormigón: 7,5 MPa; bomba acelerador max 1,8 MPa
• Transmisión y bomba: bombeo hidráulico doble-cilindro; cilindro principal Φ100 mm × Φ70 × 1000; cilindro de trasvase Φ180 mm × 1000
• Opciones motor eléctrico: 55 kW / 75 kW
