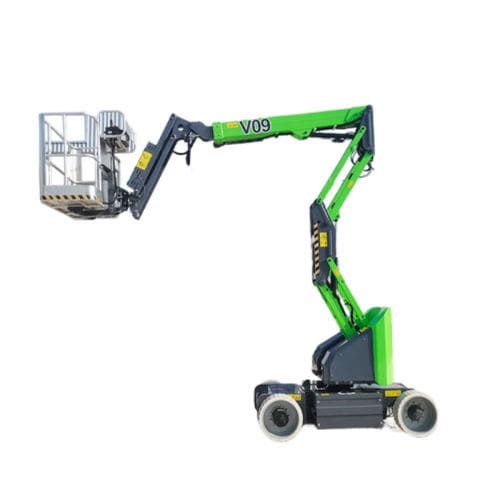

Cesta articulada con ruedas

sobre ruedasmóvilautopropulsada

Descripción general del producto La plataforma elevadora con pluma articulada de YG Machinery es una plataforma de trabajo en altura articulada (también conocida como «z-boom» o «knuckle boom») diseñada para ofrecer una capacidad excepcional para sortear obstáculos y un posicionamiento flexible en múltiples ángulos para trabajos en altura. Es adecuada tanto para espacios reducidos en interiores como para terrenos accidentados en exteriores, y cuenta con opciones de motor eléctrico o diésel para adaptarse a las necesidades operativas y ambientales. Principio de funcionamiento y características técnicas clave La máquina utiliza un conjunto de pluma articulada de varias secciones accionado por un sistema hidráulico con control preciso del caudal para doblar y extender las secciones de la pluma como si fuera un brazo humano. Los controles intuitivos de la plataforma permiten un posicionamiento preciso de la misma en el ángulo y la altura requeridos. La gama abarca desde pequeñas plataformas elevadoras articuladas compactas hasta modelos de gran capacidad y largo alcance (por ejemplo, una plataforma elevadora con pluma articulada de 60 pies). Ventajas principales

• Capacidad inigualable para sortear obstáculos: La pluma articulada multisección permite pasar por encima o rodear obstáculos como tuberías, bordes de tejados o maquinaria para llevar al trabajador directamente al punto de trabajo.
• Versatilidad excepcional: Modelos disponibles para aplicaciones en interiores de bajas emisiones y bajo nivel de ruido (eléctricos) y para trabajos pesados al aire libre (diésel), además de opciones como neumáticos que no dejan marcas para proteger el suelo.
• Radio de trabajo ampliado: Mayor alcance horizontal y vertical en comparación con muchas plataformas elevadoras tradicionales, lo que amplía el área de cobertura de trabajo.
• Características de seguridad: Sistemas de detección de carga, sensores de inclinación, parada de emergencia, autonivelación de la plataforma, interruptores de límite de la pluma y funciones de descenso de emergencia para un funcionamiento seguro.

Campos de aplicación ampliados

• Mantenimiento industrial: Superación de maquinaria y tuberías complejas para realizar reparaciones de equipos a gran altura en el interior de fábricas.
• Sector aeroespacial: Inspección y mantenimiento desde múltiples ángulos de las superficies de las aeronaves en el interior de hangares.
• Energía y telecomunicaciones: Mantenimiento de líneas eléctricas y torres de señalización sin interrumpir el tráfico ni entrar en contacto con equipos bajo tensión.
• Exteriores de edificios: Instalación de cristales, pintura o limpieza en fachadas y formas complejas.

Comprobaciones clave de mantenimiento y seguridad

• Lubricación rutinaria: Inspeccionar y lubricar los puntos de articulación y las secciones de la pluma para garantizar un movimiento fluido.
• Revisión del sistema hidráulico: Inspeccionar las tuberías y racores hidráulicos en busca de fugas; sustituir el líquido hidráulico y los filtros según el programa de mantenimiento para mantener la estabilidad.
• Pruebas del sistema de control: Probar los controles de la plataforma superior e inferior, los interruptores de fin de carrera y la parada de emergencia antes de cada uso para garantizar que las funciones de seguridad estén operativas.

Tabla de parámetros (de la página del producto) Altura máxima de trabajo: 12 m Altura máxima de la plataforma: 10 m Extensión horizontal máxima: 5,8 m Altura máxima de alcance: 4,78 m Capacidad de carga máxima: 200 kg Capacidad de subida: 25 % Radio de giro mínimo: 2,16 m Velocidad de desplazamiento (en descenso): 3 km/h Velocidad de desplazamiento (en ascenso): 0,8 km/h Longitud de cierre: 4,35 m Ancho de cierre del vagón: 1,5 m Altura de cierre: 1,99 m Dimensiones de la plataforma (longitud × anchura × altura): 1,1 m × 0,65 m × 1,13 m Rotación de la plataforma giratoria: 355° Rotación de la plataforma: 120° Distancia al suelo: 0,15 m Tamaño de las ruedas motrices: 0,59 × 0,19 / 0,66 × 0,17 m Peso bruto: 4 700 kg Tensión de control: 24 V Batería: 48/320 V/Ah Cargador: 48/40 V/A Volumen del depósito hidráulico: 40 L Distancia entre ejes: 1,65 m Características / especificaciones técnicas

• Altura máxima de trabajo: 12 m
• Altura máxima de la plataforma: 10 m
• Extensión horizontal máxima: 5,8 m
• Altura máxima de la envergadura: 4,78 m
• Capacidad de carga máxima: 200 kg
• Capacidad de subida: 25 %
• Radio de giro mínimo: 2,16 m
• Velocidad de desplazamiento (descenso/ascenso): 3 km/h / 0,8 km/h
• Dimensiones en posición plegada (L × An × Al): 4,35 m × 1,5 m × 1,99 m
• Dimensiones de la plataforma: 1,1 m × 0,65 m × 1,13 m
• Rotación de la plataforma giratoria: 355°; Rotación de la plataforma: 120°
• Distancia al suelo: 0,15 m
• Tamaño de las ruedas motrices: 0,59 × 0,19 m o 0,66 × 0,17 m
• Peso bruto: 4700 kg
• Tensión de control: 24 V; Batería: 48 V / 320 Ah; Cargador: 48 V / 40 A
• Volumen del depósito hidráulico: 40 L; Distancia entre ejes: 1,65 m
