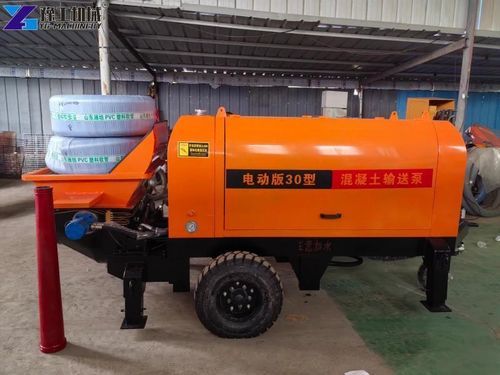

Bomba para hormigón móvil YG series

para obrapara aplicaciones mineraspara interior

Resumen
El tiempo cuenta en obra. Esta guía ayuda a los contratistas a elegir y utilizar correctamente bombas de hormigón portátiles pequeñas para reducir atascos y paradas. Se centra en ajustar la mezcla, la tubería y los parámetros de la máquina para un transporte fiable.

Consejos en obra
Consejo en obra: al bombear hormigón de árido fino, haga coincidir el diámetro de la tubería con la presión de trabajo. Para un bombeo vertical con tubo de 80 mm, mantenga la presión del sistema en torno a 12–15 MPa para asegurar un suministro estable y evitar la segregación.

Consejos prácticos
No vierta agua directamente en la tolva para rebajar una mezcla seca; esto separa las finas de los áridos gruesos y provoca atascos en la válvula en S. Use aditivos reductores de agua. Para trabajos verticales, ajuste tamaño de tubo, presión y límite de árido para evitar paradas y segregación.

Especificaciones clave
Los elementos críticos son los cilindros y pistones de entrega. Para transporte a largas distancias o alturas sin calado, apunte a una presión de trabajo de 10–28 MPa. Prefiera diámetros de cilindro de 160–200 mm y carreras de pistón superiores a 1 m para un mayor caudal a menores revoluciones del motor.

Sistemas hidráulicos abiertos vs cerrados
Los sistemas abiertos utilizan una bomba de aceite independiente y un depósito mayor; funcionan mejor en turnos largos y en ambientes cálidos al reducir el riesgo de sobrecalentamiento. Los dispositivos de seguridad de presión (reguladores automáticos) protegen mangueras y componentes reduciendo la salida cuando un atasco provoca un pico de presión.

Calles estrechas y largas carreras de tubería — reglas y advertencias
Cada codo a 90° añade fricción equivalente a aproximadamente 5 m de tubería horizontal recta. Minimice curvas y use codos de radio grande. Para tubo de 80 mm use árido < 2 cm; para 100 mm mantenga árido < 3 cm. Busque una consistencia tipo 'gachas espesas' para vertidos en espacios reducidos o embarrados: ni demasiado seco ni demasiado líquido.

Recomendaciones según tipo de obra

• Sótanos domésticos y suelos radiantes: motor eléctrico — silencioso, sin humos, flujo estable para nivelados precisos.
• Túneles y galerías mineras: chasis estrecho (<1,5 m) y tolva baja para que mini-volquetes puedan cargar directamente.
• Muros de contención y trabajos en ladera: conecte la bomba a un compresor de aire externo para aplicaciones de mortero a alta presión o usos específicos.

Resolución de problemas — soluciones rápidas

• Pérdida de presión y fugas de lechada en la tolva: revise placa de desgaste y anillo cortador; si la holgura > 2 mm sustituya el anillo, apriete pernos traseros; considere anillo con soldadura de carburo para mayor durabilidad.
• Tubo totalmente atascado (inversor no soluciona): pare motor, purgue la presión hidráulica, golpee la tubería de acero para localizar el atasco, desabróchese y despeje, lubrique la tubería con agua/mortero antes de reiniciar.
• Temperatura del aceite hidráulico >60 °C: limpie las aletas del radiador y el ventilador, inspeccione válvulas de control por fugas internas, cambie el aceite si ha perdido propiedades anti-desgaste.

Parámetros (tabla del fabricante)

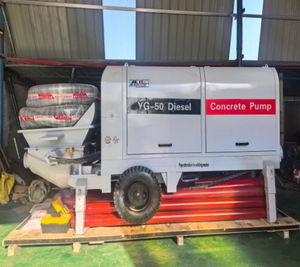

Modelo | YG-20 | YG-30 | YG-40 | YG-50
Potencia motor | 22 kW | 37 kW | 45 kW | 55 kW
Presión máxima de salida | (no especificado) | 26 MPa | 28 MPa | 28 MPa
Caudal teórico máximo | (no especificado) | 16–18 m³/h | 20–22 m³/h | 35 m³/h
Tamaño máximo de árido | (no especificado) | ≤20 mm | ≤30 mm | ≤40 mm
Altura de transporte vertical | 40 m | 80 m | 120 m | 150 m
Distancia de transporte horizontal | 80 m | 140 m | 2600 m* | 300 m
Diámetro de tubería de transporte | 80 mm | φ80 (100) mm | φ100 (80) mm | Φ125/100 mm
Peso máquina | 1600 kg | 2200 kg | 2400 kg | 2500 kg
Dimensiones | 3400×1200×1600 mm | 3600×1500×1600 mm | 4000×1500×1550 mm | 4200×1700×1750 mm

Especificaciones técnicas

• Manufacturer / Brand: YG Machinery China
• Denominación comercial: serie YG
• Modelos disponibles: YG-20, YG-30, YG-40, YG-50
• Rango de potencia motor: 22 kW → 55 kW según modelo
• Presión máxima de salida: hasta 28 MPa (dependiendo del modelo)
• Caudal teórico máximo: hasta 35 m³/h (dependiendo del modelo)
• Tamaño máximo de árido: hasta ≤40 mm (dependiendo del modelo)
• Capacidad de transporte vertical: 40 m → 150 m según modelo
• Capacidad de transporte horizontal: 80 m → 300 m (nota: entrada 2600 m en tabla para un modelo — verificar con el fabricante para distancias prácticas alcanzables)
• Diámetros de tubería soportados: 80 mm, 100 mm, 125 mm (dependiendo del modelo)
• Rango de peso de la máquina: ~1600 kg a 2500 kg
• Dimensiones variables según modelo (ver tabla arriba)
• Rango de presión de trabajo recomendado: 10–28 MPa
• Diámetro de cilindro recomendado para volumen sostenido: 160–200 mm; carrera de pistón >1 m para mayor volumen a menor régimen motor
