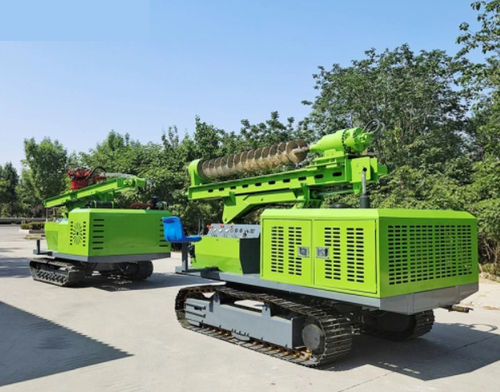

Hincapostes hidráulico

para aplicaciones fotovoltaicaspara viga en H

Resumen
La Máquina piladora de pilotes solar YG Machinery está diseñada para instalaciones fotovoltaicas en suelo con alta productividad. Ofrece precisión en el piloteo, motor de bajo consumo y versiones hidráulica o sobre orugas según las condiciones del emplazamiento y tipos de pilotes.

Rendimiento clave y eficiencia

• Producción diaria: rendimiento típico de hasta ~450 pilotes por día en condiciones estándar.
• Consumo de combustible: operación eficiente del motor en aproximadamente 8–10 L/h (rango indicado).
• Diagnóstico remoto: monitorización remota integrada para reducir el tiempo de localización de fallos y acelerar la recuperación en obra.

Piladora hidráulica fotovoltaica (tabla de parámetros)
Dimensiones totales | 4700*2100*2800 mm
Velocidad rotación tubería | 180 r/min
Ancho zapata oruga | 400 mm
Capacidad de pendiente | 30°
Motor | 4108
Dureza de roca | 6–20F
Diámetro de perforación | 80–500 mm
Ángulo de inclinación del deslizador | 120°
Profundidad de perforación | 0–6 m
Ángulo de giro del brazo de perforación | izquierda y derecha 150°
Torque reductor | 13000 N·m
Ángulo de giro del deslizador | izquierda y derecha 40°
Bomba principal | triple bomba
Velocidad de desplazamiento | 0–3 km/h
Bomba de aceite | 40/40/32

Piladora fotovoltaica sobre orugas (tabla de parámetros)
Dimensiones totales | 4700*2200*2800 mm
Caudal martillo hidráulico | 50–110 L/min
Ancho zapata oruga | 400 mm
Frecuencia de impacto | 350–800 BPM
Motor | 4108
Presión del sistema hidráulico | 25 MPa
Potencia del generador | motor 88 kW
Disipación por viento fuerte | sí
Profundidad de perforación | 0–6 m
Bomba de aceite | 40/40/32
Diámetro de perforación | 80–600 mm
Velocidad de desplazamiento | 3 km/h

Datos críticos hidráulicos e impacto

• Un alto caudal del sistema hidráulico (hasta ~100 L/min indicado) permite mayor frecuencia del martillo y mayor fuerza de impacto para penetrar suelos compactados y capas de roca fracturada.
• El caudal hidráulico, el caudal del martillo y la frecuencia de impactos son factores determinantes para la velocidad de piloteo y la capacidad de penetración.

Precisión e inclinación del mástil

• Precisión de piloteo: tolerancia de posicionamiento inferior a 2 mm para estructuras fotovoltaicas que requieren alineación.
• Inclinación del mástil: ajustable hasta 15° para corregir la verticalidad en terrenos en pendiente o irregulares.

Adaptabilidad al terreno

• Altura al suelo / ancho de zapata: 400 mm para mejorar la movilidad en terrenos irregulares o blandos.
• Profundidad de perforación: nominal 0–6 m; taladro hidráulico integrado disponible para pre‑perforación hasta 3 m en escenarios específicos.

Aplicaciones y casos de uso

• Diseñada para grandes parques solares sobre suelo, instalaciones Agri‑PV (altura de pilote ajustable para cultivos) y proyectos Fisheries‑PV con suelos blandos o sumergidos.
• Compatible con varios perfiles de pilotes (vigas en H, perfiles en C) para acelerar los plazos de instalación y reducir el coste total de propiedad.

Mantenimiento y servicio

• Diseño modular que facilita el mantenimiento en obra y el reemplazo de piezas de desgaste.
• Diagnóstico remoto que acorta los ciclos de resolución de fallos y minimiza el tiempo de parada.

Características / especificaciones técnicas

• Nombre del producto: Solar Pile Driver Machine
• Marca: YG Machinery
• Producción diaria (típica): ~450 pilotes/día
• Consumo de combustible: ~8–10 L/h (rango indicado)
• Precisión de piloteo: margen de error < 2 mm
• Ángulo de inclinación del mástil: hasta 15°
• Caudal del sistema hidráulico (indicado): hasta 100 L/min; caudal martillo hidráulico (orugas): 50–110 L/min
• Frecuencia de impacto (orugas): 350–800 BPM
• Presión del sistema hidráulico: 25 MPa (orugas)
• Torque reductor (versión hidráulica): 13000 N·m
• Referencia motor: 4108
• Potencia generador (orugas): motor 88 kW
• Velocidad de desplazamiento: 0–3 km/h (hidráulica); 3 km/h (orugas)
• Rango diámetro de perforación: 80–500 mm (hidráulica); 80–600 mm (orugas)
• Profundidad de perforación (parámetros producto): 0–6 m (ambas variantes); taladro hidráulico integrado para pre‑perforación hasta 3 m en contextos específicos
• Dimensiones totales: 4700*2100*2800 mm (hidráulica); 4700*2200*2800 mm (orugas)
• Ancho de zapata / altura al suelo: 400 mm
• Bomba principal (hidráulica): triple bomba; especificación bomba aceite: 40/40/32
• Disipación por viento fuerte: sí (orugas)
