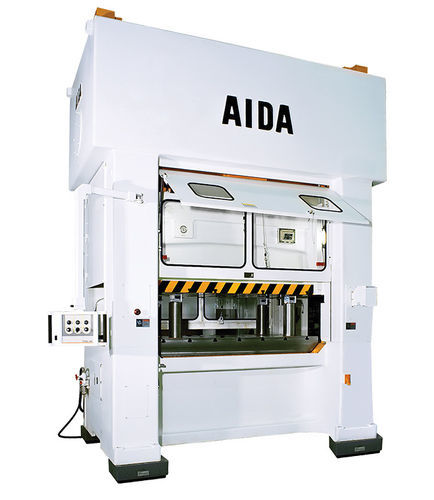

Prensa mecánica PMX-S2 series

de formadode estampadopara chapas

Resumen
La serie PMX-S2 está formada por prensas excéntricas 2 puntos de bancada recta de alta precisión y elevada rigidez, diseñadas para aplicaciones con troqueles progresivos. Un bastidor de barras de tiro muy rígido unido a rodamientos con holguras mínimas reduce el salto, disminuye el ruido, mantiene la precisión a largo plazo y prolonga la vida útil del troquel. Los centros de los puntos de suspensión del carro están próximos a los centros de las barras de tiro, lo que permite conformados multiproceso con puntos de suspensión izquierdo/derecho ampliamente separados y capacidad de carga excéntrica de gran esfuerzo. Los contrapesos dinámicos integrados reducen las vibraciones y permiten una producción estable a alta velocidad.

Principales características

• Ejes excéntricos forjados montados en un bastidor de barras de tiro de muy baja flecha con equilibrado dinámico del carro y de la herramienta superior
• Contrapesos dinámicos integrados para reducir las vibraciones y asegurar operación estable a alta velocidad
• Gran separación entre los puntos de suspensión para soportar eficazmente cargas excéntricas
• Bastidor muy rígido apto para estampado progresivo de chapa gruesa
• Estructura simétrica frente-detrás y izquierda-derecha que mantiene alta precisión dinámica

Especificaciones principales (seleccionadas por modelo)
PMX-S2-2000 — Capacidad (kN): 2000; Carrera (mm): 200; Golpes/min (min-1): 50÷120; Altura del troquel (mm): 475; Área del carro (L×F mm): 1550×830; Área del plato (L×F mm): 1550×950; Peso máximo troquel superior (kg): 1000; Abertura lateral (mm): 850×375
PMX-S2-3000 — Capacidad (kN): 3000; Carrera (mm): 200; Golpes/min (min-1): 40÷100; Altura del troquel (mm): 550; Área del carro (L×F mm): 1850×880; Área del plato (L×F mm): 1850×950; Peso máximo troquel superior (kg): 1000; Abertura lateral (mm): 900×450
PMX-S2-4000 — Capacidad (kN): 4000; Carrera (mm): 200; Golpes/min (min-1): 30÷80; Altura del troquel (mm): 650; Área del carro (L×F mm): 2150×1000; Área del plato (L×F mm): 1850×1000; Peso máximo troquel superior (kg): 1500; Abertura lateral (mm): 1020×450
PMX-S2-5000 — Capacidad (kN): 5000; Carrera (mm): 300; Golpes/min (min-1): 30÷60; Altura del troquel (mm): 700; Área del carro (L×F mm): 2450×1200; Área del plato (L×F mm): 2150×1000; Peso máximo troquel superior (kg): 3000; Abertura lateral (mm): 1220×450
PMX-S2-6000 — Capacidad (kN): 6000; Carrera (mm): 250; Golpes/min (min-1): 30÷70; Altura del troquel (mm): 750; Área del carro (L×F mm): 2450×1250; Área del plato (L×F mm): 2450×1400; Peso máximo troquel superior (kg): 3000; Abertura lateral (mm): 1270×650

Características / especificaciones técnicas

• Tipo de prensa: prensas excéntricas 2 puntos de bancada recta para aplicaciones con troqueles progresivos
• Rango de capacidades: serie estándar 2000–6000 kN (disponible hasta 16000 kN)
• Longitud de carrera: típicamente 200 mm (varía según modelo), hasta 300 mm en ciertas variantes
• Velocidad de operación: rangos según modelo de 30 a 120 golpes/min
• Altura del troquel: dependiente del modelo, aproximadamente 475–750 mm
• Áreas de carro y plato: configuraciones L/R × F/B según modelo (ver especificaciones)
• Peso máximo troquel superior: 1000–3000 kg según modelo
• Bastidor: bastidor de barras de tiro muy rígido con holguras mínimas en los rodamientos y geometría simétrica para alta precisión dinámica
• Accionamiento y equilibrio: ejes excéntricos forjados y contrapesos dinámicos integrados para reducción de vibraciones y operación estable a alta velocidad
• Capacidad: diseñado para resistir cargas excéntricas y estampado progresivo de chapa gruesa
