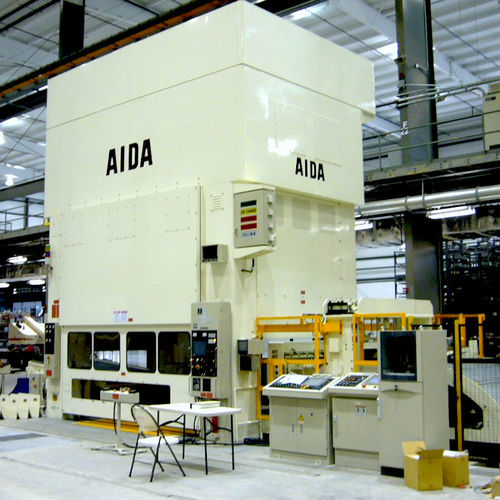

Prensa mecánica PME-L2 series

de formadode embutido profundode estampado

Descripción
Las prensas PME-L2 se caracterizan por un amplio espaciado de puntos de suspensión para mejorar la capacidad frente a cargas excéntricas, holguras generales mínimas para reducir el riesgo de perforación, guías de deslizamiento cuadradas de 8 puntos que limitan el movimiento lateral y longitudinal, y un bastidor apretado con tirantes (tie-rod) para aumentar la rigidez y la precisión. El diseño de bastidor grande y los procesos de fabricación se han revisado para permitir el conformado de materiales de alta resistencia. El movimiento por enlace avanzado (link motion) reduce la velocidad de estirado manteniendo una velocidad de deslizamiento constante. AIDA fabrica internamente todas las piezas de precisión para lograr holguras mínimas en zonas críticas y ofrecer conformados de alta precisión y larga durabilidad. Las prensas PME-L2 son idóneas para el conformado de paneles estructurales de automoción y piezas de transmisión.

Características clave

• Movimiento por enlace avanzado que proporciona menor velocidad de estirado y velocidad de deslizamiento constante
• Sistema de estampación configurado para gran diversidad de producción y estabilidad dimensional
• Protector contra sobrecarga con diseño de sello metálico avanzado para respuesta rápida y protección de utillajes y prensa
• Holguras generales mínimas para reducir incidencias de perforación
• Ajuste de la cuchilla/carril para mantener el paralelismo y resistir cargas excéntricas
• Amplio espaciado de puntos de suspensión para mayor capacidad frente a cargas excéntricas

Especificaciones principales
Modelo | PME-L2-10000 | PME-L2-12500 | PME-L2-25000
Capacidad (kN) | 10000 | 12500 | 25000
Curso de deslizamiento (doble reducción) (mm) | 550 | 400 | 500
Longitud de deslizador y bancada (mm) | 4500 | 5100 | 4400
Ancho de deslizador y bancada (mm) | 1800 | 1800 | 1800
Abertura lateral (mm) | 2500 | 2360 | 2600
Altura de cerradura (mm) | 900 | 900 | 950
Ajuste de deslizador (mm) | 300 | 300 | 300
Velocidad en modo péndulo (doble reducción) (min^-1) | 10÷25 | 6÷24 | 8÷30

Especificaciones técnicas / Aplicaciones

• Série: PME-L2 Series
• Tipo de prensa: prensas de lado recto con movimiento por enlace a 2 puntos
• Rango de capacidades: 10000–25000 kN (PME-L2-10000 / PME-L2-12500 / PME-L2-25000)
• Curso de deslizador (doble reducción): 400–550 mm según modelo
• Dimensiones deslizador y bancada (L×A mm): hasta 5100 × 1800 según modelo
• Abertura lateral: 2360–2600 mm según modelo
• Altura de cerradura: 900–950 mm según modelo
• Ajuste de deslizador: 300 mm (todos los modelos)
• Guías: diseño de guía de 8 superficies para limitar movimientos laterales y longitudinales
• Bastidor: bastidor apretado con tirantes para mayor rigidez y precisión
• Fabricación interna de piezas de precisión por AIDA para lograr holguras mínimas y alta durabilidad
• Aplicaciones: conformado de paneles estructurales de automoción y piezas de transmisión; optimizada para materiales de alta resistencia
