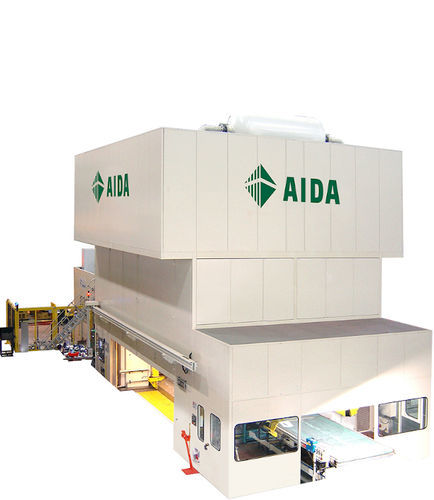

Prensa motorizada DSF-PE2 eries

eléctricaelectrónicapara chapas

Producto
Las prensas progresivas servo DSF-PE2 Series son prensas 2 puntos con bastidor recto diseñadas para conformado de metales, con capacidades de 4000 kN a 12500 kN. El bastidor emplea construcción con tirantes y componentes verificados por FEM para limitar la deformación bajo carga por debajo de 0,1 mm/m. Las piezas estructurales se fabrican en chapas de acero controladas y se alivian térmicamente tras la soldadura.

Accionamiento y control
Equipadas con los motores servo propietarios AIDA de alto par y baja velocidad, optimizados para trabajo en prensas. El paquete servo AIDA permite ajustar con precisión el movimiento del carro y la longitud de carrera según la altura de la pieza y controlar la velocidad de impacto sobre el material para mejorar productividad, vida útil del utillaje y reducir mantenimiento.

Características clave

• Longitud de carrera, velocidad y dwell totalmente programables para optimizar cada troquel
• Almacenamiento de 500 recetas de trabajo para ajustes repetibles
• Función Teach para minimizar errores de entrada por parte del operario
• Codificadores dobles redundantes para mayor seguridad posicional
• PLS de 16 canales para seguridad
• Monitor de tonelaje integrado
• Integración de terceros con pantallas de equipos auxiliares mostradas en el OIT de la prensa

Especificaciones principales (resumen)
Model | DSF-PE2-4000 | DSF-PE2-6300 | DSF-PE2-8000 | DSF-PE2-10000 | DSF-PE2-12500
Capacity (kN) | 4000 | 6300 | 8000 | 10000 | 12500
Slide Stroke (single reduction) (mm) | 350 | 400 | 500 | – | –
Slide Stroke (double reduction) (mm) | – | 450 | 500 | 600 | 600
Slide and bolster length (mm) | 2500-3050-3650 | 3050-3650-4250 | 3650-4000-4600 | 4500 | 4500
Slide and bolster width (mm) | 1500 | 1700 | 1800 | 1800 | 1800
Side window opening (mm) | 1700 | 2200 | 2200 | 2350 | 2350
Shut height (mm) | 600-650-700-750 | 700-750-800-850 | 750-800-850-900 | 750-800-850-900 | 750-800-850-900
Slide adjustment (mm) | 250 | 300 | 300 | 300 | 300
Press speed in pendulum mode (single reduction) (min⁻¹) | 3÷89 | 3÷80 | 3÷70 | – | –
Press speed in pendulum mode (double reduction) (min⁻¹) | – | 3÷55 | 3÷60 | 3÷47 | 3÷47

Especificaciones técnicas

• Rango de capacidades: 4000 kN a 12500 kN
• Bastidor: bastidor recto (straightside), construcción con tirantes; componentes verificados por FEM
• Deformación bajo carga diseñada < 0,1 mm/m
• Materiales: chapas de acero controladas, alivio térmico tras soldadura
• Servo: motores AIDA propietarios de alto par y baja velocidad
• Control: carrera, velocidad y dwell programables; 500 recetas; función Teach; codificadores dobles redundantes
• Seguridad y monitorización: PLS de 16 canales; monitor de tonelaje integrado
• Integración: equipos auxiliares de terceros mostrados en el OIT de la prensa
• Modelos disponibles: DSF-PE2-4000 / 6300 / 8000 / 10000 / 12500
