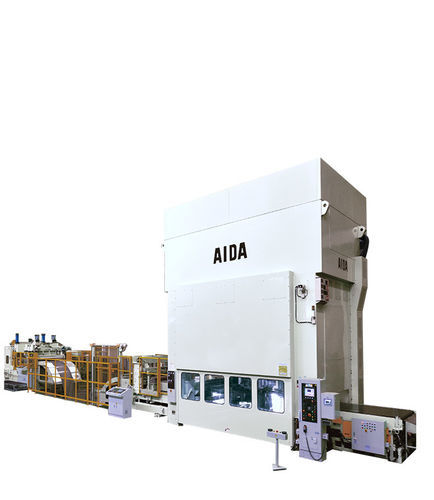

Prensa mecánica PMX-S4 series

de formadode estampadopara chapas

Descripción general La serie PMX-S4 está compuesta por prensas mecánicas de 4 puntos y flancos rectos, diseñadas para el conformado con matrices progresivas. El bastidor con tirantes presenta una deflexión muy baja y rodamientos con holguras mínimas para limitar el desbordamiento, reducir el ruido y prolongar la vida útil de las matrices. Los centros de los puntos de suspensión del carro están situados cerca de los centros de las tirantes para optimizar el conformado multiproceso y la resistencia a las cargas excéntricas. Los contrapesos dinámicos integrados reducen las vibraciones y permiten una producción estable a alta velocidad. Características principales

• Ejes excéntricos forjados montados en un bastidor de tirantes de muy baja deflexión con equilibrado dinámico del carro y la matriz superior
• Contrapesos dinámicos integrados para la reducción de vibraciones y un funcionamiento estable a alta velocidad
• Amplia separación entre los puntos de apoyo para resistir
• Bastidor simétrico de alta rigidez adecuado para el estampado progresivo de chapa gruesa
• Los centros de suspensión del carro están situados cerca de los centros de las tirantes para soportar el conformado multiproceso y las cargas excéntricas intensas

Especificaciones principales (extracto por modelo) PMX-S4-2000: Capacidad 2000 kN; Longitud de carrera 200 mm; Carreras/min 50–120; Altura del troquel: aprox. 475 mm; Ejemplos de superficie del carro: 1550×830 mm / 1850×880 mm; Ejemplos de superficie del bastidor: 1550×950 mm / 1850×950 mm; Peso máximo del troquel superior: ~1000 kg; Ejemplos de aberturas laterales: 850×375 mm / 900×450 mm. PMX-S4-3000: Capacidad: 3000 kN; Longitud de carrera: 200 mm; Ciclos/min: 40–100; Altura del troquel: aprox. 550 mm; Ejemplos de superficie del carro: 1850 × 880 mm / 2150 × 1000 mm / 2450 × 1200 mm; Ejemplos de área de la base: 1850 × 1000 mm / 1850 × 1000 mm / 2150 × 1000 mm; Peso máximo del troquel superior: ~1000–1500 kg, según la variante; Ejemplos de aberturas laterales: 900 × 450 mm / 1020 × 450 mm / 1220 × 450 mm. PMX-S4-4000: Capacidad 4000 kN; Longitud de carrera 200 mm; Carreras/min 30–80; Altura del troquel: aprox. 650 mm; Ejemplos de superficie de deslizamiento: 2150 × 1000 mm / 2450 × 1200 mm; Ejemplos de superficie de base: 2150 × 1250 mm / 2450 × 1250 mm; Peso máximo del troquel superior: ~1500–3000 kg, según la variante; Ejemplos de aberturas laterales: 1170 × 450 mm / 1170 × 550 mm. PMX-S4-5000: Capacidad: 5000 kN; Longitud de carrera: 300 mm; Carreras/min: 30–60; Altura del troquel: aprox. 700 mm; Ejemplos de área del carro: 2450×1200 mm / 2450×1150 mm; Ejemplos de área de la base: 2450 × 1250 mm / 2450 × 1400 mm; Peso máximo del troquel superior: ~3000 kg; Ejemplos de abertura lateral: 1170 × 550 mm / 1270 × 650 mm. PMX-S4-6000: Capacidad 6000 kN; Longitud de carrera 250 mm (valor representativo); Carreras/min 30–70; Altura del troquel aprox. 750 mm; Ejemplo de área de la corredera: 2450×1250 mm; Ejemplo de área de la base: 2450 × 1400 mm; Peso máximo del troquel superior: ~3000 kg; Ejemplo de apertura lateral: 1270 × 650 mm. Notas Las capacidades de la serie se presentan a partir de 2000 kN; la documentación del producto en la página web del fabricante indica que la serie abarca una amplia gama y que hay disponibles variantes adicionales de mayor capacidad (las notas de la página indican hasta 12 000 kN, con algunas referencias a la disponibilidad de hasta 16 000 kN). Especificaciones técnicas

• Tipo: Prensas mecánicas de 4 puntos con flancos rectos (cigüeñales transversales)
• Rango de capacidad de la prensa: desde 2000 kN (base de la serie) hasta variantes de varios miles de kN (el fabricante indica que hay capacidades superiores disponibles)
• Bastidor: Bastidor de tirantes con muy poca deflexión y geometría simétrica de adelante a atrás y de izquierda a derecha
• Cigüeñales/excéntricos: Ejes excéntricos forjados; equilibrado dinámico del carro y del troquel superior
• Contrapeso: Contrapesos dinámicos integrados para reducir las vibraciones y garantizar un funcionamiento estable a alta velocidad
• Suspensión del carro: Centros de los puntos de suspensión situados cerca de los centros de las barras de tirante para un conformado multiproceso óptimo y una resistencia a cargas descentradas
• Longitudes de carrera típicas: aprox. 200–300 mm según el modelo o variante
• Ciclos por minuto típicos: aprox. 30–120 min-1 según el modelo o variante
• Alturas de troquel (típicas): aprox. 475–750 mm, según el modelo
• Áreas del carro y del bastidor: múltiples configuraciones L/R × F/B por modelo (véanse las especificaciones principales más arriba)
• Peso máximo del troquel superior: hasta varios miles de kilogramos, según el modelo o variante
