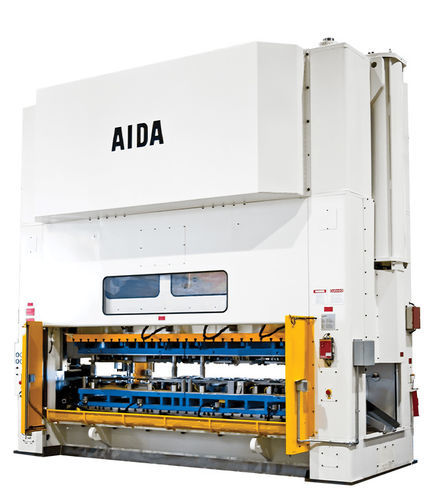

Prensa mecánica MCX-S2 Series

de estampadopara chapasde lados rectos

Descripción
Las MCX-S2 son prensas mecánicas de bancada recta con construcción de tirantes diseñadas para estampado metálico de alta precisión. Los elementos del bastidor se verifican mediante FEM y se fabrican con chapas de acero controladas, aliviadas térmicamente tras la soldadura para limitar la deformación bajo carga a menos de 0,1 mm/m, reduciendo la elongación y mejorando la precisión.

Unidad y configuración
Las prensas MCX-S2 incorporan un embrague-freno de fricción por aire de alto rendimiento y un volante montado en casquillo con opción de accionamiento de energía media o alta. Las configuraciones incluyen accionamiento por engranaje excéntrico simple o doble. Están disponibles varias longitudes de carrera, opciones de altura de troquel y guías de deslizamiento tipo rodillo sin juego para aplicaciones progresivas y de transferencia.

Características

• Diseñadas para matrices progresivas y de transferencia y para cargas excéntricas.
• Bastidor de alta rigidez, construcción con tirantes, engranajes contrarrotantes y guías por rodillos.
• Cilindros contrapeso autocontenidos que reducen el desgaste de empaques, disminuyen el mantenimiento y eliminan la necesidad de tanques de aire de acumulación.
• Guiado del punzón en 8 puntos mediante rodillos para mayor precisión.
• Equipadas con AIDA Hydraulic Overload Protection (HOLP), sistema hidráulico de protección contra sobrecarga de alto caudal y respuesta muy rápida.

Especificaciones principales
Model | MCX-S2-4000 | MCX-S2-6300 | MCX-S2-8000
Capacity (kN) | 4000 | 6300 | 8000
Slide Stroke (single reduction) (mm) | 250-300-350 | 350-400 | 400-450-500
Slide Stroke (double reduction) (mm) | – | 400-450 | 400-450-500
Slide and bolster length (mm) | 2500-3050-3650 | 3050-3650-4250 | 3650-4000-4600
Slide and bolster width (mm) | 1500 | 1500 | 1800
Side window opening (mm) | 1100 | 1250 | 1400
Shut height (mm) | 600-650-700-750 | 700-750-800-850 | 750-800-850-900
Slide adjustment (mm) | 250 | 300 | 300
Press speed in pendulum mode (single reduction) (min-1) | 20÷60 | 20÷60 | 20÷50
Press speed in pendulum mode (double reduction) (min-1) | – | 10÷30 | 12÷30

Especificaciones técnicas

• Nombre de la serie: MCX-S2 Series
• Tipo: prensas mecánicas de bancada recta, construcción con tirantes
• Rango de capacidades: 4000 kN a 8000 kN
• Bastidor: componentes verificados por FEM, chapas de acero controladas, alivio térmico tras soldadura
• Transmisión y embrague: embrague-freno de fricción por aire; volante montado en casquillo; opción de accionamiento media o alta energía
• Opciones de transmisión: engranaje excéntrico simple o doble
• Guiado del carro: guías de rodillos sin juego; guiado de 8 puntos
• Contrapeso: cilindros contrabalance autocontenidos (reducción de desgaste; no se requieren tanques de acumulación de aire)
• Protección contra sobrecarga: AIDA Hydraulic Overload Protection (HOLP) — alto caudal y respuesta rápida
• Variantes disponibles en carrera, dimensiones de bolster, alturas de cierre y velocidades según el modelo (ver Especificaciones principales)
