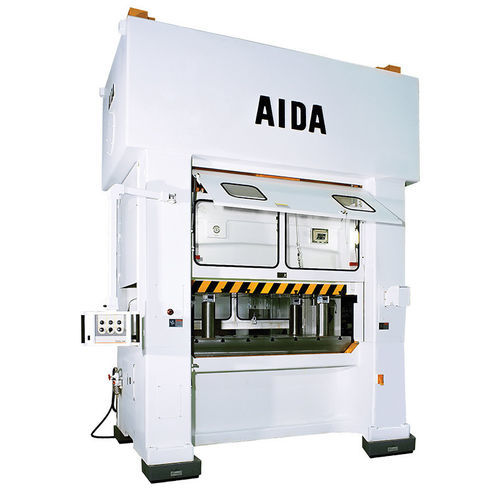

Prensa mecánica PMX-L2 series

de formadode estampadopara chapas

Descripción
La serie PMX-L2 comprende prensas mecánicas 2 puntos de bancada recta con link-motion, diseñadas para embutición con troqueles progresivos. El bastidor con tirantes, conexiones de gran separación y largas guías del carro, junto con árboles excéntricos forjados y rodamientos de juego reducido, disminuyen vibración y ruido, mantienen la precisión a largo plazo y soportan troqueles progresivos pesados. El accionamiento central del link-motion limita el retorcimiento torsional de los ejes excéntricos y aumenta el tiempo en la zona de conformado para mejorar el flujo del material y la calidad de la pieza.

Características clave

• Construcción mecánica 2 puntos bancada recta con link-motion para troqueles progresivos
• Bastidor rígido con tirantes, amplio espaciado y largas guías para baja deformación
• Ejes excéntricos forjados con accionamiento central para limitar el retorcimiento
• Rodamientos con juegos mínimos para reducir ruido y preservar precisión
• Equilibrado dinámico del carro y la matriz superior para operación a altas velocidades
• Variantes de capacidad preparadas para soportar cargas fuera de centro y estampación pesada

Especificaciones principales (resumen)
Modelos: PMX-L2-2000 (variantes 1,2); PMX-L2-3000 (variantes 1,2,3); PMX-L2-4000 (variantes 1,2); PMX-L2-5000 (variantes 1,2); PMX-L2-6000 (variante 1).
Capacidad (kN): 2000; 3000; 4000; 5000; 6000.
Longitud de carrera (mm): 200 (modelos 2000–4000); 300 (PMX-L2-5000); 250 (variantes PMX-L2-6000).
Golpes por minuto (min⁻¹) [rangos estándar]: 20–40; 15–30; 15–20 (varía según modelo/variante).
Golpes por minuto (min⁻¹) [rangos alternativos]: 50–120; 40–100; 30–80; 30–60; 30–70 (según modelo).
Altura de troquel (mm): 475–750 según modelo/variante.
Área del carro (L/R x F/B, mm): ejemplos 1550×830; 1850×880; 2150×1000; 2450×1200; 2450×1250 (varía por modelo/variante).
Área del plató (L/R x F/B, mm): ejemplos 1550×950; 1850×950; 2150×1000; 2450×1200; 2450×1400 (varía por modelo/variante).
Peso máx. troquel superior (kg): ejemplos 1000; 1500; 3000 (depende del modelo/variante).
Apertura lateral (mm): ejemplos 850×375; 900×450; 1020×450; 1220×450; 1270×650 (varía por modelo/variante).

Especificaciones técnicas

• Tipo de prensa: prensas mecánicas 2 puntos con link-motion para troqueles progresivos
• Bastidor: marco de tirantes de alta rigidez, simétrico, baja deformación
• Ejes: ejes excéntricos forjados, accionamiento central, equilibrado dinámico de carro/matriz superior
• Rodamientos: juegos mínimos para precisión a largo plazo y reducción de ruido
• Productividad: link-motion aumenta el tiempo en zona de conformado para optimizar flujo de material y calidad de pieza
• Rango de capacidad: estándar 2000–6000 kN, serie disponible hasta 16000 kN
• Manipulación de troqueles: dimensiones de carro/plató dimensionadas por modelo; consultar variante para dimensiones exactas
