Convertidor de velocidad IMP-C100-ST-S3-T

de mediosde temperaturade presión

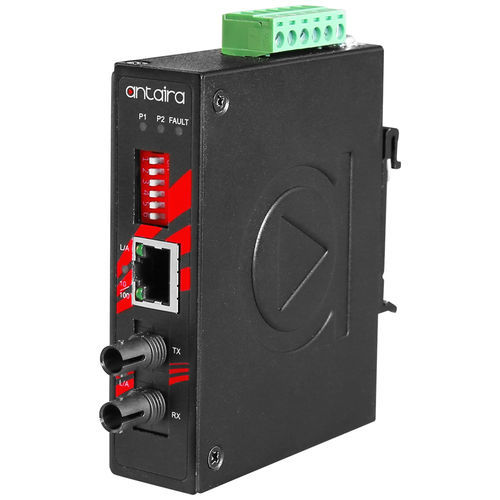

Resumen del productoEl IMP-C100-ST-S3-T de Antaira Technologies es un convertidor de medios Ethernet a fibra compacto con clasificación IP30 que incluye un puerto Ethernet 10/100TX compatible con PoE de alta potencia IEEE 802.3at (hasta 30 vatios) y una interfaz de fibra fija compatible con conectores ST.Este modelo es monomodo y está diseñado para aplicaciones industriales que requieren una ampliación de la distancia de fibra óptica en un espacio mínimo. Incorpora las funciones "Link Fault Pass Through" (LFP) y "Far End Fault" (FEF), con entradas de alimentación redundantes de 48~55 VCC, polaridad inversa y protección contra sobrecargas de corriente. El modelo admite orientaciones de carril DIN y montaje en pared y proporciona un rango de temperatura de funcionamiento de -40° ~ 80°C.Características1× 10/100TX Fast Ethernet con PoE compatible con IEEE 802.3at+1× 100FX ST Connector (Single-Mode)El puerto RJ45 admite la función Auto MDI / MDI-XAuto Negotiation Speed, Half / Full DuplexArquitectura de conmutación de almacenamiento y reenvíoBuilt-in Link Fault Pass Through (LFP)Built-in Far End Fault (FEF)Diseño de alimentación redundante de amplio rangoEntrada de alimentación redundante: 48~55VDProtección contra inversión de polaridadProtección contra sobrecarga de corrientePosibilidad de montaje en pared o en carril DINProtección IP30Garantía de 5 añosContenido del paquete1 - Cable de CC -18 AWG y conector de CC 5,5x2,1 mm1 - IMP-C100-ST-S3-T1 - Guía de instalación rápida1 - Juego de soportes de montaje en pared y tornillosEspecificaciones técnicasEstándares IEEE: IEEE 802.3 10BASE-T Ethernet, IEEE 802.3u 100BASE-TX Fast Ethernet, IEEE 802.3af/at Power Over EthernetTipo de procesamiento: Almacenamiento y reenvíoProtocolo: CSMA/CDFControl de flujo: Control de flujo de contrapresión IEEE 802.3xMemoria intermedia: 128 kbitsTasa de transferencia: 14.880pps para puerto Ethernet, 148.800pps para puerto Fast EthernetCuenta de puertos Ethernet: 1 puerto10/100 BASE-T(X): 1 × puerto RJ45 con 10/100TX, velocidad de negociación automática, modo dúplex completo/medio y conexión MDI/MDI-X automáticaPuerto PoE: 1 puerto (30 W/puerto)Asignación de patillas PoE: V+, V+, V-, V-, para pin 1, 2, 3, 6 (End-span, Modo A)Número de puertos de fibra: 1 puertoFibra 100 BASE-FX: 1 × conector 100FX tipo ST, monomodo: 9/125um o 10/125umLongitud de onda: 1310nmDistancia de transmisión: 30 kmPérdida de enlace hacia adelante: LFP (Link Fault Pass Through)Interruptor DIP: DIP-Switch 1: LFP Enable/Disable; DIP-Switch 2: Converter Mode/Switch Mode; DIP-Switch 3: Fiber Port Half-Duplex Mode; DIP-Switch 4: Copper Port Auto-negotiation Disable/Enable; DIP-Switch 5: Copper Port 10Mbps/100Mbps: Puerto de cobre 10 Mbps/100 Mbps; Interruptor DIP 6: Modo semidúplex del puerto de cobreIndicador LED: Alimentación 1, Alimentación 2, Fallo: Encendido/Apagado; Puerto de fibra: Link/Act; Puerto Ethernet: Link/Act; PoE: On-conectado a dispositivos PDCarcasa: Metal, protección IP30Montaje: Montaje en carril DIN, montaje en pared (opcional)Dimensiones (An × Al × P): 26 × 95 × 75 mmPeso: Unidad: 0.661 lb; Envío: 0.903 lbConexión de alimentación: Bloque de terminales extraíble de 6 contactosVoltaje de entrada: 48 V-55 V CC, entrada redundanteRedundancia de alimentación: SíSalida de relé: 24 V CC, 1 A resistivaConsumo de energía del sistema: 2,4 vatiosMáx. PoE: Máx. 30 vatiosProtección contra sobrecarga de corriente: PresenteProtección contra polaridad inversa: PresenteTemperatura de funcionamiento: -40° a 80° C (-40° a 176° F)Temperatura de almacenamiento: -40° a 85° C (-40° a 185° F)Humedad relativa ambiente: 5% a 95% sin condensaciónCertificaciones: FCC, CE, UL 61010-1 / UL 61010-2-201EMI: FCC Parte 15 Subparte B Clase A, CE EN 55032 Clase A, EN 61000-6-4 Clase AEMS: CE EN 55024, EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Sobretensión), IEC61000-4-6 (CS), IEC61000-4-8 (Campo magnético)Pruebas de estabilidad: Caída Libre: IEC60068-2-32, Choque: IEC 60068-2-27, Vibración: IEC 60068-2-6Verde: Cumple RoHSGarantía: 5 años
