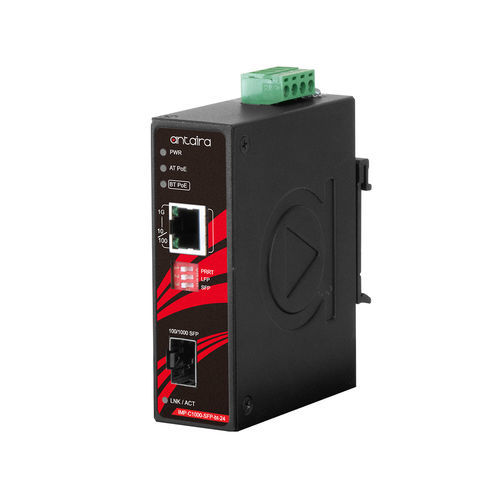

Convertidor de protocolos IMP-C1000-SFP-bt-24-T

de longitud de ondade velocidadde medios

Descripción del producto Convertidor de medios compacto industrial Gigabit IEEE 802.3bt Ethernet a fibra, 1*10/100/1000T RJ45 (90W/puerto) a 1*100/1000 ranura SFP; Entrada de alimentación de 12~55VDC, EOT: -40° a 75°C. Introducción La serie IMP-C1000-SFP-bt-24 de Antaira Technologies es un convertidor de medios Ethernet a fibra gigabit compacto con clasificación IP30 que cuenta con un puerto Ethernet 10/100/1000T que admite PoE de alta potencia IEEE 802.3bt que suministra hasta 90 vatios, y tiene una ranura SFP de doble velocidad 100/1000. Está perfectamente diseñado para cumplir con aplicaciones industriales que requieren extensión de distancia y capacidades de ancho de banda alto. Este pequeño factor de forma es ideal para ahorrar espacio en aplicaciones al aire libre como automatización de fábricas, seguridad, transporte ITS, energía/utilidad, plantas de tratamiento de aguas residuales y cualquier otro entorno climático extremo. La serie IMP-C1000-SFP-bt-24 tiene una función integrada de tecnología de reinicio remoto PD (PRRT). La función PRRT permite al usuario reiniciar remotamente el convertidor de medios y restablecer el dispositivo alimentado conectado (PD). La unidad también tiene entradas de alimentación redundantes de 12~55VDC con protección contra polaridad inversa y sobrecarga de corriente. Esta serie de productos admite orientaciones montables en riel DIN así como montables en pared y hay dos modelos de rango de temperatura de operación en STD: -10°C a 65°C y EOT: -40°C a 75°C. Características - 1-Puerto 10/100/1000T RJ45 con PoE compatible con IEEE 802.3bt - 1-Puerto 100/1000X Ranura SFP - Soporte de función de paso de falla de enlace (LFP) - Soporte de función de tecnología de reinicio remoto PD (PRRT) - Diseño de carcasa metálica robusta IP30 - Entrada de alimentación: 12~55VDC en bloque terminal de 4 pines - Montable en riel DIN o en pared - Rango de temperatura de operación: EOT: -40° a 75°C - Garantía de 5 años Contenido del paquete - 1 - Guía de instalación rápida - 1 - IMP-C1000-SFP-bt-24-T - 1 - Conjunto de soporte de montaje en pared con tornillos - 1 - Cable DC - 18 AWG y conector DC 5.5x2.1mm Accesorios opcionales - SFP-100M-T: Transceptor SFP de fibra de 100 Mbps, Multi-Mode 2km / LC / 1310nm, -40º~85ºC - SFP-100S20-T: Transceptor SFP de fibra de 100 Mbps, Modo único 20km / LC / 1310nm, -40º~85ºC - SFP-M-T: Transceptor SFP de fibra de 1 Gigabit, Multi Modo 550M / LC / 850nm, -40º~85ºC - SFP-S10-T: Transceptor SFP de fibra de 1 Gigabit, Modo único 10km / LC / 1310nm, -40º~85ºC Especificaciones técnicas - Normas IEEE: IEEE 802.3 Ethernet 10BASE-T, IEEE 802.3u Ethernet rápido 100BASE-TX, IEEE 802.3ab Ethernet Gigabit 1000BASE-T, IEEE 802.3z Fibra Gigabit 1000BASE-X, IEEE 802.3af/at/bt Alimentación por Ethernet - Tipo de procesamiento: Almacenar y reenviar - Protocolo: CSMA/CD - Control de flujo: Control de flujo IEEE 802.3x, control de flujo de presión inversa - Tamaño de la tabla MAC: 8K - Trama Jumbo: 10K bytes - Búfer de memoria: 1Mbit - Tasa de transferencia: 14,880pps para el puerto Ethernet, 148,800pps para el puerto Ethernet rápido, 1,488,000pps para el puerto Ethernet Gigabit - Conteo de puertos Ethernet: 1 puerto - 10/100/1000 BASE-T(X): 1 × Puerto RJ45 con 10/100/1000T con PoE IEEE 802.3bt, velocidad de negociación automática, modo dúplex completo/medio, y conexión auto MDI/MDI-X - Puerto PoE: 1 puerto (90W/puerto) - Asignación de pines PoE: V+, V+, V-, V-, para los pines 1, 2, 3, 6 (End-span, Modo A) - Conteo de puertos de fibra: 1 puerto - 100/1000 BASE-(F)X SFP: 1 puerto - Longitud de onda: Se refiere a los módulos SFP - Distancia de transmisión: Depende de los módulos SFP - Pérdida de enlace hacia adelante: LFP (Paso de falla de enlace) - Interruptor DIP: Interruptor DIP 1: Tecnología de reinicio remoto PD (PRRT) Habilitar/Deshabilitar; Interruptor DIP 2: LFP (Paso de falla de enlace) Habilitar/Deshabilitar; Interruptor DIP 3: 100Mbps/1000Mbps - Indicador LED: LED de estado de alimentación, LED PoE habilitado IEEE802.3af/at, LED PoE habilitado IEEE 802.3bt; Puertos Ethernet: Transmisión de datos On-Link/Flash; SFP: Enlace/Activo - Carcasa: Metal, protección IP30 - Montaje: Montaje en riel DIN, Montaje en pared (Opcional) - Dimensiones (An × Al × Pr): 30 × 95 × 75 mm - Peso: Unidad: 0.74 lb; Envío: 0.97 lb - Conexión de alimentación: Bloque terminal extraíble de 4 contactos - Voltaje de entrada: 12V–55V DC, Entrada redundante - Redundancia de alimentación: Sí - Consumo de energía del sistema: 3 Watts - Presupuesto máximo de energía PoE: Máx. 90 Watts - Protección contra sobrecarga de corriente: Presente - Protección contra polaridad inversa: Presente - Temperatura de operación: -40° a 75° C (-40° a 167° F) - Temperatura de almacenamiento: -40° a 85° C (-40° a 185° F) - Humedad relativa ambiental: 5% a 95% sin condensación - Certificaciones: FCC, CE - UL 61010-1 / UL 61010-2-201: ✔ - EMI: FCC Parte 15 Subparte B Clase A, CE EN55032/EN 61000-6-4 Clase A - EMS: CE EN55035/EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Campo magnético) - Pruebas de estabilidad: Caída libre: IEC60068-2-32, Choque: IEC 60068-2-27, Vibración: IEC 60068-2-6 - Verde: Cumple con RoHS - Garantía: 5 años
