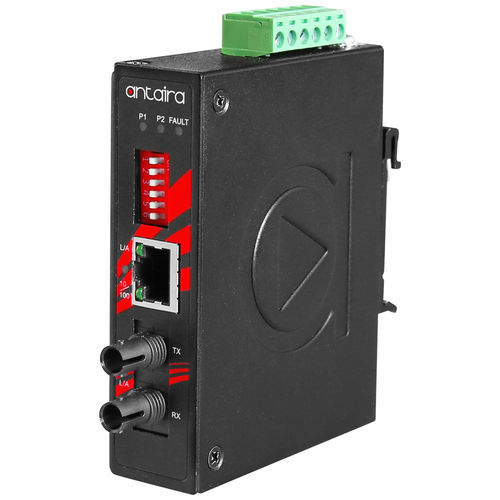

Convertidor de protocolos IMP-C100-ST-M

de longitud de ondade velocidadde medios

Descripción del producto El IMP-C100-ST-M de Antaira Technologies es un convertidor de medios Ethernet a fibra compacto con clasificación IP30, que cuenta con un puerto Ethernet 10/100TX que admite PoE de alta potencia IEEE 802.3at (hasta 30 vatios) y una interfaz de fibra fija con conector ST. El modelo admite Multi-Mode para aplicaciones con una variedad de distancias y tipos de fibra. Está diseñado para cumplir con aplicaciones industriales que requieren extensión de distancia de fibra óptica mientras se utiliza un espacio mínimo. El IMP-C100-ST-M tiene una función integrada de "Link Fault Pass Through" (LFP) y "Far End Fault" (FEF) con entradas de alimentación redundantes de 48~55VDC con protección contra polaridad inversa y sobrecarga de corriente. El modelo admite orientaciones montables en riel DIN así como montables en pared y proporciona un rango de temperatura de funcionamiento en STD: -10°C a 70°C. Características - 1*10/100TX Fast Ethernet con PoE+ compatible con IEEE 802.3at - 1*100FX Conector ST (Multi-Mode) - Puerto RJ45 con función Auto MDI / MDI-X - Velocidad de negociación automática, medio / full dúplex - Arquitectura de conmutación Store-and-Forward - Link Fault Pass Through (LFP) integrado - Far End Fault (FEF) integrado - Diseño de alimentación redundante de amplio rango - Entrada de alimentación redundante: 48~55VDC - Protección contra inversión de polaridad - Protección contra sobrecarga de corriente - Montable en riel DIN o en pared - Protección IP30 - Garantía de 5 años Contenido del paquete - 1 - Cable DC –18 AWG y conector DC 5.5x2.1mm - 1 - IMP-C100-ST-M - 1 - Guía de instalación rápida - 1 - Juego de soportes de montaje en pared y tornillos Especificaciones técnicas - Normas IEEE: IEEE 802.3 Ethernet 10BASE-T, IEEE 802.3u Fast Ethernet 100BASE-TX, IEEE 802.3af/at Power Over Ethernet - Tipo de procesamiento: Store and Forward - Protocolo: CSMA/CD - Control de flujo: Control de flujo por presión trasera IEEE 802.3x - Búfer de memoria: 128 kbits - Tasa de transferencia: 14,880pps para el puerto Ethernet, 148,800pps para el puerto Fast Ethernet - Número de puertos Ethernet: 1 puerto - 10/100 BASE-T(X): 1 × Puerto RJ45 con 10/100TX, velocidad de negociación automática, modo dúplex completo/medio y conexión auto MDI/MDI-X - Puerto PoE: 1 puerto (30W/puerto) - Asignación de pines PoE: V+, V+, V-, V-, para los pines 1, 2, 3, 6 (End-span, Mode A) - Número de puertos de fibra: 1 puerto - Fibra 100 BASE-FX: 1 × conector tipo ST 100FX; Multi-modo: 50/125um o 62.5/125um - Longitud de onda: 1310nm - Distancia de transmisión: 2 km - Link Loss Forward: LFP (Link Fault Pass Through) - Interruptor DIP: Interruptor DIP 1: LFP (Link Fault Pass) Activar/Desactivar; Interruptor DIP 2: Modo Convertidor/Modo Conmutador; Interruptor DIP 3: Modo Medio-Dúplex Puerto de Fibra/Modo Medio-Dúplex; Interruptor DIP 4: Desactivación/Negociación automática del puerto de cobre; Interruptor DIP 5: Puerto de cobre 10Mbps/100Mbps; Interruptor DIP 6: Modo Medio-Dúplex Puerto de Cobre/Modo Medio-Dúplex - Indicador LED: Alimentación 1, Alimentación 2, Fallo: Encendido / Apagado; Puerto de Fibra: Enlace / Act; Puerto Ethernet: Enlace / Act; PoE: Encendido-conectado a dispositivos PD - Carcasa: Metal, protección IP30 - Montaje: Montaje en riel DIN, Montaje en pared (Opcional) - Dimensiones (An × Al × Pr): 26 × 95 × 75 mm - Peso: Unidad: 0.661 lb; Envío: 0.903 lb - Conexión de alimentación: Bloque de terminales extraíble de 6 contactos - Voltaje de entrada: 48V–55V DC, Entrada redundante - Redundancia de alimentación: Sí - Salida de relé: 24V DC, 1A resistivo - Consumo de energía del sistema: 2.4 Watts - Presupuesto de potencia PoE máx.: Máx. 30 Watts - Protección contra sobrecarga de corriente: Presente - Protección contra inversión de polaridad: Presente - Temperatura de funcionamiento: -10° a 70° C (14° a 158° F) - Temperatura de almacenamiento: -40° a 85° C (-40° a 185° F) - Humedad relativa ambiental: 5% a 95% sin condensación - Certificaciones: FCC, CE, UL 61010-1 / UL 61010-2-201 - EMI: FCC Parte 15 Subparte B Clase A, CE EN 55032 Clase A, EN 61000-6-4 Clase A - EMS: CE EN 55024, EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Campo magnético) - Pruebas de estabilidad: Caída libre: IEC60068-2-32, Choque: IEC 60068-2-27, Vibración: IEC 60068-2-6 - Ecológico: Cumple con RoHS - Garantía: 5 años
