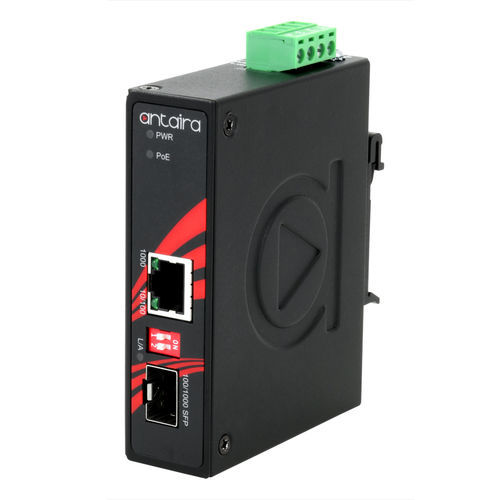

Convertidor de protocolos IMP-C1000-SFP-T

de velocidadmultimedias gigabitde temperatura

Descripción del producto La serie IMP-C1000-SFP de Antaira Technologies es un convertidor de medios Ethernet a fibra gigabit compacto con clasificación IP-30, que cuenta con un puerto Ethernet 10/100/1000TX que admite PoE de alta potencia IEEE 802.3at (hasta 30 vatios) y una ranura SFP de doble velocidad 100/1000. Diseñado para aplicaciones industriales que requieren extensión de distancia y alto ancho de banda, su formato compacto es ideal para uso en exteriores en automatización de fábricas, seguridad, transporte ITS, energía/utilidades, plantas de tratamiento de agua/aguas residuales y otros entornos extremos. La serie IMP-C1000-SFP incluye funciones integradas de "Link Fault Pass Through" (LFP) y "Far End Fault" (FEF), entradas de alimentación redundantes de 48~55VDC con protección contra polaridad inversa y sobrecarga de corriente. Admite montaje en riel DIN y en pared, con dos modelos de temperatura de funcionamiento: STD: -10°C a 70°C y EOT: -40°C a 80°C. Características - Diseño compacto de grado industrial - Convertidor de medios de UTP a fibra - Función de inyector PoE integrado de 1 puerto - Puerto RJ-45 compatible con función Auto MDI/MDI-X - Velocidad de negociación automática, medio/total dúplex - Arquitectura de conmutación Store-and-Forward - Funciones integradas de Link Fault Pass Through (LFP) y Far End Fault (FEF) - Soporte de tramas Jumbo: 10k bytes - Diseño de alimentación redundante de amplio rango - Entrada de alimentación redundante: 48~55VDC - Modelo de temperatura de funcionamiento amplia disponible (-40°C a 80°C) - Protección contra inversión de polaridad - Protección contra sobrecarga de corriente - Montaje en riel DIN o en pared - Protección IP30 - Garantía de 5 años Contenido del paquete - IMP-C1000-SFP - Guía de instalación rápida - 1 × Convertidor de medios gigabit industrial IMP-C1000-SFP - 1 × Conjunto de soportes de montaje en pared con tornillos - 1 × Cable DC –18 AWG y conector DC 5.5x2.1mm Accesorios opcionales - SFP-100M-T: Transceptor SFP de fibra de 100 Mbps, Multi-Mode 2km / LC / 1310nm, -40º~85ºC - SFP-100S20-T: Transceptor SFP de fibra de 100 Mbps, Single-Mode 20km / LC / 1310nm, -40º~85ºC - SFP-M-T: Transceptor SFP de fibra de 1 Gigabit, Multi Mode 550M / LC / 850nm, -40º~85ºC - SFP-S10-T: Transceptor SFP de fibra de 1 Gigabit, Single-Mode 10km / LC / 1310nm, -40º~85ºC Especificaciones técnicas - Normas IEEE: IEEE 802.3 Ethernet 10Base-T, IEEE 802.3u Fast Ethernet 100Base-TX, IEEE 802.3ab Gigabit Ethernet 1000Base-T, IEEE 802.3z Fibra Gigabit 1000Base-X, IEEE 802.3af/at Power over Ethernet - Tipo de procesamiento: Store and Forward - Protocolo: CSMA/CD - Control de flujo: Control de flujo por presión trasera IEEE 802.3x - Tamaño de la tabla MAC: 8K - Trama Jumbo: 10K bytes - Búfer de memoria: 1Mbit - Tasa de transferencia: 14,880pps para el puerto Ethernet, 148,800pps para el puerto Fast Ethernet, 1,488,000pps para el puerto Gigabit Ethernet - Puerto Ethernet: 1 × Puerto RJ45 con 10/100/1000TX con PoE+, velocidad de negociación automática, modo dúplex completo/parcial, y conexión auto MDI/MDI-X - Puerto PoE: 1 puerto (30W/puerto) - Asignación de pines PoE: V+, V+, V-, V-, para los pines 1, 2, 3, 6 (End-span, Mode A) - Puerto de fibra: 1 puerto 100/1000 BASE-(F)X SFP (depende del módulo SFP) - Pérdida de enlace hacia adelante: LFP (Link Fault Pass Through) - Interruptor DIP: Interruptor DIP 1: LFP Activar/Desactivar; Interruptor DIP 2: SFP 100Mbps/1000Mbps - Indicador LED: Unidad: PWR, PoE; TX: Link/Act/Speed; Fibra: Link/Act/Speed - Carcasa: Metal, protección IP30 - Montaje: Montaje en riel DIN, Montaje en pared (Opcional) - Dimensiones (An × Al × Pr): 26 × 95 × 75 mm - Peso: Unidad: 0.55 lb; Envío: 0.99 lb - Conexión de alimentación: Bloque de terminales extraíble de 4 contactos - Voltaje de entrada: 48V–55V DC, Entrada redundante - Redundancia de alimentación: Sí - Consumo de energía del sistema: 3 Watts - Presupuesto de potencia PoE máx.: Máx. 30 Watts - Protección contra sobrecarga de corriente: Presente - Protección contra inversión de polaridad: Presente - Temperatura de funcionamiento: -40° a 80° C (-40° a 176° F) - Temperatura de almacenamiento: -40° a 85° C (-40° a 185° F) - Humedad relativa ambiental: 5% a 95% sin condensación - Certificaciones: FCC, CE, UL 61010-1 / UL 61010-2-201 - EMI: FCC Parte 15 Subparte B Clase A, EN 61000-6-4 Clase A - EMS: EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Campo magnético) - Pruebas de estabilidad: Caída libre: IEC60068-2-32, Choque: IEC 60068-2-27, Vibración: IEC 60068-2-6 - Ecológico: Cumple con RoHS - Garantía: 5 años
