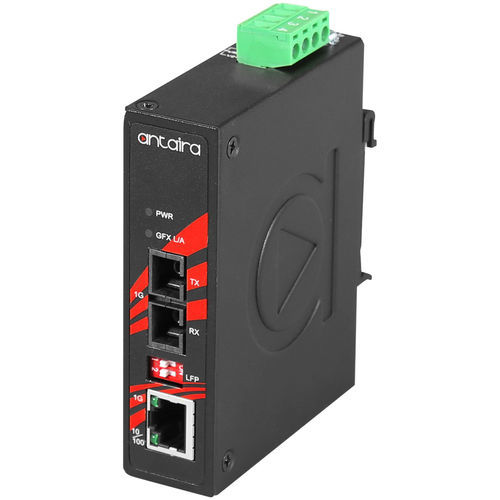

Convertidor de protocolos IMC-C1000-M

de longitud de ondade velocidadde medios

Descripción del producto La serie IMC-C1000-M de Antaira Technologies es un convertidor de medios Ethernet a fibra gigabit compacto con clasificación IP30, que cuenta con un puerto Ethernet 10/100/1000TX y una interfaz de fibra fija que admite conectores ST o SC según el modelo. Hay modelos que admiten modo múltiple y modo único para aplicaciones con una variedad de distancias de fibra. Está perfectamente diseñado para cumplir con aplicaciones industriales que requieren extensión de distancia y capacidades de ancho de banda alto. La serie IMC-C1000-M tiene una función integrada de "Link Fault Pass Through" (LFP) y "Far End Fault" (FEF) con entradas de alimentación redundantes de 12~48VDC con protección contra polaridad inversa y sobrecarga de corriente. Esta serie de productos admite orientaciones montables en riel DIN así como montables en pared y proporciona modelos de rango de temperatura de operación en STD: -10°C a 70°C. Características - 1*10/100/1000Tx Ethernet Gigabit - 1*1000x Conector SC/ST (Multi / Modo Único) - Puerto RJ45 con función Auto MDI / MDI-X - Velocidad de negociación automática, medio / dúplex completo - Arquitectura de conmutación Store-and-Forward - Link Fault Pass Through (LFP) integrado - Far End Fault (FEF) integrado - Soporte de tramas Jumbo: 10k bytes - Diseño de energía redundante de amplio rango - Entrada de energía redundante: 12~48VDC - Protección contra inversión de polaridad - Protección contra sobrecarga de corriente - Montable en riel DIN o en pared - Protección IP30 - Garantía de 5 años Contenido del paquete - Cable DC - 18 AWG con conector DC 5.5x2.1mm - IMC-C1000-M - Conjunto de soportes de montaje en pared con tornillos Accesorios opcionales - DIN-RACK-2U: Adaptador de montaje en rack de 19" para todos los productos montables en riel DIN, altura 2U Especificaciones técnicas Tecnología - Estándares IEEE: IEEE 802.3 Ethernet 10Base-T, IEEE 802.3u Ethernet rápido 100Base-TX, IEEE 802.3ab Ethernet gigabit 1000Base-T, IEEE 802.3z Fibra gigabit 1000Base-X - Tipo de procesamiento: Store and Forward - Protocolo: CSMA/CD - Control de flujo: Control de flujo por presión trasera IEEE 802.3x Rendimiento - Tamaño de la tabla MAC: 8K - Trama Jumbo: 10K bytes - Búfer de memoria: 1Mbit - Tasa de transferencia: 14,880pps para el puerto Ethernet, 148,800pps para el puerto Ethernet rápido, 1,488,000pps para el puerto Ethernet gigabit Interfaz Ethernet - Cantidad de puertos Ethernet: 1 puerto - 10/100/1000 BASE-T(X): 1 × Puerto RJ45 con 10/100/1000T(X), velocidad de negociación automática, modo dúplex completo/medio y conexión auto MDI/MDI-X Interfaz de fibra - Cantidad de puertos de fibra: 1 puerto - Fibra 1000 BASE-X: 1 × conector tipo SC 1000 - Modo múltiple: 50/125um o 62.5/125um - Longitud de onda: 850nm - Distancia de transmisión: 550 m - Pérdida de enlace hacia adelante: LFP (Link Fault Pass Through) Otra interfaz - Interruptor DIP: Interruptor DIP 1(ON) & Interruptor DIP(OFF): LFP (Link Fault Pass) Habilitado; Interruptor DIP 1(OFF) & Interruptor DIP(OFF): LFP (Link Fault Pass) Deshabilitado - Indicador LED: Alimentación (PWR): Encendido / Apagado; Puerto de fibra (GFX): Enlace / Act; Puerto Ethernet: Enlace / Act Características mecánicas - Carcasa: Metal, protección IP30 - Montaje: Montaje en riel DIN, montaje en pared (Opcional) - Dimensiones (An × Al × Pr): 26 × 95 × 75 mm - Peso: Unidad: 0.595 lb; Envío: 0.86 lb Requisitos de energía - Conexión de energía: Bloque de terminales extraíble de 4 contactos - Voltaje de entrada: 12V–48V DC, entrada redundante - Redundancia de energía: Sí - Consumo de energía del sistema: 2.2 Watts - Protección contra sobrecarga de corriente: Presente - Protección contra inversión de polaridad: Presente Límites ambientales - Temperatura de operación: -10° a 70° C (14° a 158° F) - Temperatura de almacenamiento: -40° a 85° C (-40° a 185° F) - Humedad relativa ambiental: 5% a 95% sin condensación Aprobaciones regulatorias - Certificaciones: FCC, CE - UL 61010-1 / UL 61010-2-201: ✔ - EMI: FCC Parte 15 Subparte B Clase A, CE EN 55032 Clase A, EN 61000-6-4 Clase A - EMS: CE EN 55024, EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Campo magnético) - Pruebas de estabilidad: Caída libre: IEC60068-2-32, Choque: IEC 60068-2-27, Vibración: IEC 60068-2-6 - Verde: Cumple con RoHS - Garantía: 5 años
