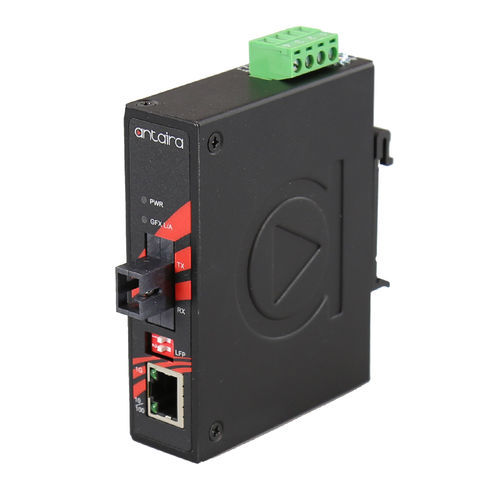

Convertidor de velocidad IMC-C1000-WB-S1-T

de mediosde temperaturade potencia

Resumen del productoLa serie IMC-C1000-WB-S1-T de Antaira Technologies es un convertidor de medios gigabit Ethernet a fibra compacto con clasificación IP30 que incluye un puerto Ethernet 10/100/1000TX y una interfaz de fibra fija compatible con conectores ST o SC según el modelo. Hay modelos que admiten multimodo y monomodo para soportar aplicaciones con una gran variedad de distancias de fibra. La serie IMC-C1000-WB-S1-T incorpora las funciones "Link Fault Pass Through" (LFP) y "Far End Fault" (FEF) con entradas de alimentación redundantes de 12~48VDC con polaridad inversa y protección contra sobrecarga de corriente. Esta serie de productos admite orientaciones de carril DIN y montaje en pared y ofrece un rango de temperatura de funcionamiento para EOT: -40°C a 80°C.Características1*10/100/1000Tx Gigabit Ethernet1*1000x Conector SC/ST (multimodo / monomodo)Soporte de puerto RJ45 Función Auto MDI / MDI-XNegociación automática de velocidad, semidúplex / dúplex completoArquitectura de conmutación de almacenamiento y reenvíoPaso de fallo de enlace (LFP) integradoFallo de extremo lejano (FEF) integradoSoporte de tramas Jumbo: 10k bytesDiseño de alimentación redundante de amplio rangoEntrada de alimentación redundante: 12~48VDProtección contra inversión de polaridadProtección contra sobrecarga de corrientePosibilidad de montaje en pared o en carril DINProtección IP30Garantía de 5 añosContenido del paqueteCable CC - 18 AWG con conector CC 5,5x2,1 mmIMC-C1000-WB-S1-Juego de soportes de montaje en pared con tornillosAccesorios opcionalesDIN-RACK-2U: Adaptador de raíl Din a rack de 19" para todos los productos montables en raíl Din, altura 2UEspecificaciones técnicasTecnologíaEstándares IEEE: IEEE 802.3 10Base-T Ethernet, IEEE 802.3u 100Base-TX Fast Ethernet, IEEE 802.3ab 1000Base-T Gigabit Ethernet, IEEE 802.3z 1000Base-X Gigabit FiberTipo de procesamiento: Almacenamiento y reenvíoProtocolo: CSMA/CDFControl de flujo: Control de flujo de contrapresión IEEE 802.3xRendimientoTamaño de tabla MAC: 8Ktrama Jumbo: 10K bytesBuffer de memoria: 1MbitTasa de transferencia: 14.880pps para puerto Ethernet, 148.800pps para puerto Fast Ethernet, 1.488.000pps para puerto Gigabit EthernetInterfaz EthernetCuenta de puertos Ethernet: 1 puerto10/100/1000 BASE-T(X): 1 × puerto RJ45 con 10/100/1000T(X), velocidad de negociación automática, modo dúplex completo/medio y conexión MDI/MDI-X automática Interfaz de fibraCuenta de puertos de fibra: 1 puerto de fibra 1000 BASE-X: 1 × conector 1000 tipo SC (WDM-B), monomodo: 9/125um o 10/125umLongitud de onda: TX: 1550nm - RX: 1310nmDistancia de transmisión: 10 kmLink Loss Forward: LFP( Link Fault Pass Through)Otra interfazInterruptor DIP: Interruptor DIP 1(ON) & Interruptor DIP(OFF): LFP (Link Fault Pass) Enable; DIP-Switch 1(OFF) & DIP Switch(OFF): LFP (Link Fault Pass) DisableLED Indicator: Alimentación (PWR): Encendido / Apagado; Puerto de fibra (GFX): Link / Act; Puerto Ethernet: Link / ActCaracterísticas mecánicasCarcasa: Metal, protección IP30Montaje: Montaje en carril DIN, montaje en pared (opcional)Dimensiones (An × Al × P): 26 × 95 × 75 mmPeso: Unidad: 0.595 lb; Envío: 0.86 lbRequisitos de alimentaciónConexión de alimentación: Bloque de terminales extraíble de 4 contactosVoltaje de entrada: 12 V-48 V CC, entrada redundanteRedundancia de alimentación: SíConsumo del sistema: 2,2 vatiosProtección contra sobrecarga: PresenteProtección contra polaridad inversa: PresenteLímites ambientalesTemperatura de funcionamiento: -40° a 80° C (-40° a 176° F)Temperatura de almacenamiento: -40° a 85° C (-40° a 185° F)Humedad relativa ambiente: 5% a 95% sin condensaciónAprobaciones normativasCertificaciones: FCC, CEUL 61010-1 / UL 61010-2-201: ✔EMI: FCC Parte 15 Subparte B Clase A, CE EN 55032 Clase A, EN 61000-6-4 Clase AEMS: CE EN 55024, EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Sobretensión), IEC61000-4-6 (CS), IEC61000-4-8 (Campo magnético)Pruebas de estabilidad: Caída Libre: IEC60068-2-32, Choque: IEC 60068-2-27, Vibración: IEC 60068-2-6Verde: Cumple RoHSGarantía: 5 años
