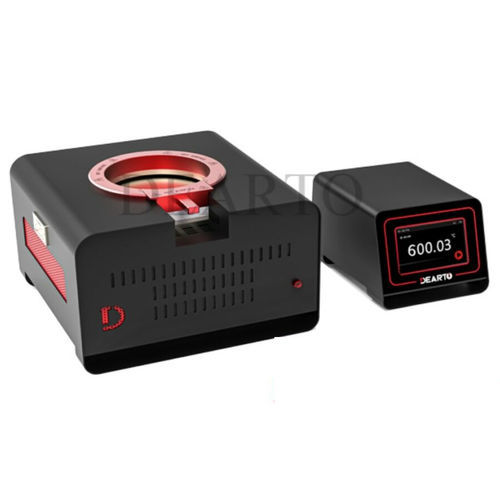

Calibrador de temperatura DTZ-4XXBG

de superficiepara termoparpara pirómetro infrarrojo

Descripción
Los calibradores de sondas de superficie DTZ-4XXBG están diseñados para la calibración de una amplia gama de sensores de superficie (termopares de superficie, termistores, sensores de película fina, RTD de superficie, sensores de cinta, sensores en L, etc.). Cada calibrador consta de un controlador y un bloque calefactor que ofrece una configuración de temperatura rápida, calentamiento rápido y estable, control PID multi-segmento e interfaz RS-232. Con algunas modificaciones, estos calibradores pueden convertirse en fuentes de cuerpo negro para la calibración de cámaras térmicas infrarrojas.

Puntos clave

• Rangos de temperatura disponibles: DTZ-400BG 35–400 °C, DTZ-450BG 50–500 °C, DTZ-460BG 50–600 °C.
• Diámetro de la placa de calibración: 130 mm, apto para sensores de diversas formas y tamaños.
• Alta precisión: ≤ ±0,5 °C a 200 °C.
• Excelente estabilidad: p. ej. ±0,3 °C / 10 min (@300 °C).
• Alta resolución de visualización: 0,01 °C.
• Control PID multi-segmento para zonas de alta/media/baja temperatura con sobreimpulso mínimo.
• Superficie revestida con compuesto aeroespacial: alta dureza, resistencia al desgaste y buena conductividad térmica.
• Diseño ranurado para posicionamiento preciso de sensores en L.
• Puerto de inserción para sonda de referencia bajo el centro de la superficie (RTD de precisión como estándar).
• Interfaz de comunicación RS-232 para conexión a PC.
• Portátil y compacto: masa total 12 kg.

Tabla de especificaciones (extracto)
Modelos: DTZ-400BG; DTZ-450BG; DTZ-460BG
Rango de temperatura: DTZ-400BG: 35 ~ 400 °C; DTZ-450BG: 50 ~ 500 °C; DTZ-460BG: 50 ~ 600 °C
Diámetro de la placa de calibración: 130 mm
Uniformidad: 0.3 °C @ RT ≤ t ≤ 100 °C; 0.7 °C @ 100 °C < t ≤ 300 °C; 1.2 °C @ 300 °C < t ≤ 400 °C; 1.8 °C @ 400 °C < t ≤ 500 °C
Estabilidad (10 min): ±0.2 °C @ RT ≤ t ≤ 100 °C; ±0.3 °C / 10 min @ 100 °C < t ≤ 300 °C; ±0.4 °C / 10 min @ 300 °C < t ≤ 400 °C; ±0.6 °C / 10 min @ 400 °C < t ≤ 500 °C
Resolución: 0.01 °C
Tiempo de subida: ambiente → 400 °C: 30 min
Tiempo de bajada: 400 °C → ambiente (con dispositivo de enfriamiento rápido opcional): 45 min
Tiempo de estabilización: 8 min
Interfaz de comunicación: RS-232
Tipos de sensores compatibles: RTD / Pt100
Dimensiones del horno: para DTZ-400BG/450BG: 280 (L) × 270 (A) × 190 (H) mm; para DTZ-460BG: 325 (L) × 323 (A) × 214 (H) mm
Dimensiones del controlador: 220 (L) × 175 (A) × 144 (H) mm
Peso total: 12 kg
Condiciones de almacenamiento: -20 °C ~ 60 °C; 5%RH ~ 80%RH (sin condensación)

Características / especificaciones técnicas

• Modelo comercial: DTZ-4XXBG (variantes DTZ-400BG, DTZ-450BG, DTZ-460BG).
• Rangos de temperatura: 35–400 °C (DTZ-400BG), 50–500 °C (DTZ-450BG), 50–600 °C (DTZ-460BG).
• Diámetro de la placa de calibración: 130 mm.
• Uniformidad de superficie: típ. 0.3 °C (RT→100 °C), incrementando hasta 1.8 °C según el rango.
• Estabilidad (10 min): típ. ±0.2 °C (RT→100 °C), luego ±0.3 / ±0.4 / ±0.6 °C según el rango.
• Precisión indicada: ≤ ±0.5 °C @ 200 °C.
• Resolución de visualización: 0.01 °C.
• Tiempo de subida: ambiente → 400 °C en 30 min.
• Tiempo de bajada: 400 °C → ambiente en ~45 min con opción de enfriamiento rápido.
• Tiempo de estabilización: 8 min.
• Control: PID multi-segmento, control por etapas, ajustes de alarma.
• Comunicación: RS-232 (conexión a PC).
• Sensores compatibles: termopares de superficie, termistores, sensores de película fina, RTD de superficie Pt100, sensores de cinta, sensores en L, etc.
• Construcción: bloque de aluminio con acabado superficial liso; recubrimiento compuesto aeroespacial de alta dureza.
• Funciones adicionales: ranuras para posicionamiento preciso, puerto de inserción para sonda de referencia bajo el centro.
• Dimensiones del horno: 280×270×190 mm (DTZ-400/450BG); 325×323×214 mm (DTZ-460BG).
• Dimensiones del controlador: 220×175×144 mm.
• Peso total: 12 kg.
• Condiciones de almacenamiento: -20 °C a 60 °C; humedad 5%RH a 80%RH (sin condensación).
