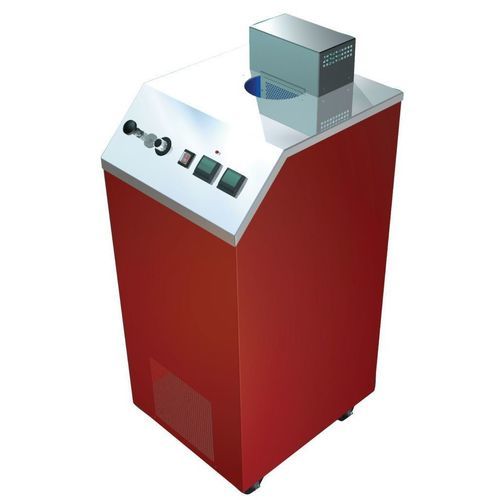

Baño de calibración de alta temperatura Orion 796

de baja temperaturade ultrabaja temperaturade alta precisión

Presentación
El baño líquido agitado por desbordamiento de la serie Orion está disponible en 3 modelos (L, M, H) que se diferencian por sus rangos de temperatura. La gama Orion complementa la serie Hydra y ofrece un volumen de calibración más profundo. Este baño líquido agitado calibra con bajas incertidumbres termómetros de vástago largo y termómetros de dilatación.

Ventajas principales

• Gran profundidad de inmersión: 470 mm
• Bajo coste de llenado: capacidad 8,5 litros
• Velocidad de agitación regulable
• Homogeneidad: mejor que 0.01°C
• Estabilidad: ±0,007°C (valores típicos según rango)
• Encendido automático programable
• Nivel de líquido adecuado para termómetros de dilatación, no requiere adaptador

Descripción detallada
Gracias a su gran profundidad de inmersión (470 mm), el Orion puede alojar las mayores celdas de Punto Triple del Agua y ofrecer un entorno de calibración con alta estabilidad térmica (unos pocos mK) a un coste razonable. Hay accesorios disponibles para soportar las celdas de punto fijo del ITS-90 (Mercurio, Agua, Galio, Indio). El Orion requiere sólo 8,5 L de fluido, un buen compromiso entre profundidad de inmersión óptima y coste de llenado reducido. En funcionamiento, el nivel del líquido se sitúa 10 mm por debajo de la tapa, facilitando la calibración de termómetros de dilatación sin adaptadores adicionales.

Modelos

• 796 L: rango de temperatura -80°C a 125°C, tensión de alimentación 240 V, suministrado con grupo frigorífico interno
• 796 M: rango de temperatura -40°C a 125°C, tensión de alimentación 240 V, suministrado con grupo frigorífico interno
• 796 H: rango de temperatura 30°C a 300°C, tensión de alimentación 240 V

Accesorios (ejemplos)

• 798-05-02B: bloque de igualación en cobre
• 798-05-03: soporte para dos celdas de punto fijo
• 798-05-04: soporte para sondas
• 796-05-01: soporte doble para célula Punto Triple de Agua ancha
• 796-03: monocular y soporte (para lectura de termómetros de vidrio)
• 796-02-10: Overflow Adaptor
• 796-05-03: Thermometer Stand Kit
• 915/07, 915/08, 915/09: aceites de silicona (diferentes rangos) y otros aceites C10/C20 (suministrados por litro, se requieren 8,5 litros para el llenado)

Características / especificaciones técnicas

• Temperatura: ORION L = -80°C a 125°C; ORION M = -40°C a 125°C; ORION H = 30°C a 300°C
• Profundidad de inmersión: 470 mm
• Apertura: 150 mm de diámetro
• Volumen: 8,5 litros
• Estabilidad: típicamente ±0,006°C (ejemplos: Metanol -80°C, Metanol -40°C, C10 Oil 125°C)
• Homogeneidad vertical: ORION L/M = ±0,005°C (Metanol, 0°C); ORION H = ±0,007°C (C10 Oil, 125°C)
• Tiempo de subida: 25°C a 125°C < 50 min (aceite C10) para L/M; 30°C a 300°C < 120 min (aceite VH) para H
• Tiempo de bajada: 0°C a -80°C < 240 min (metanol) para L; 10°C a -40°C < 180 min (metanol) para M
• Dimensiones (Al x An x Pr): 1150 mm x 458 mm x 525 mm
• Masa: ORION L = 78 kg; ORION M = 68 kg; ORION H = 48 kg
• Comunicación: Suministrado con software de explotación e interfaz RS422 / RS232
