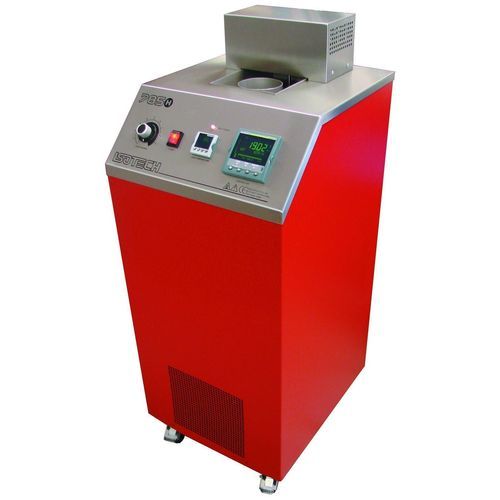

Baño de calibración de alta temperatura Libra 785

de baja temperaturade ultrabaja temperaturapara sensor de temperatura

Presentación
El baño de calibración líquido agitado Libra 785, de diseño con tubos paralelos, ofrece una estabilidad muy alta (< 1 mK), excelente uniformidad y una cavidad de calibración profunda. Los modelos cubren rangos de temperatura de -80°C a 300°C con incertidumbres muy bajas (< 1 mK). El diseño incorpora puntos clave de la generación Neptune 915, proporcionando una solución económica y manteniendo la separación física entre la zona de calentamiento/enfriamiento y la zona de trabajo.

Puntos clave

• Separación física entre la zona de calentamiento/enfriamiento y la zona de trabajo
• Tres modelos que cubren -80°C a 300°C (785L / 785M / 785H)
• Excelente uniformidad e incertidumbres inferiores a 1 mK
• Sistema de refrigeración integrado para alcanzar las temperaturas más bajas
• Profundidad de calibración importante (485 mm) requiriendo solo 8,5 L de fluido

Funcionamiento

• El fluido desciende a la cámara de mezcla a través de una placa con un orificio de flujo ajustable; el caudal se regula desde el panel de control.
• La sección de calentamiento/enfriamiento es cilíndrica para garantizar un flujo y uniformidad óptimos.
• La cavidad de calibración está separada de la zona de calentamiento/enfriamiento mediante tubos paralelos.
• El fluido sobresale ligeramente por encima de la tapa del baño, permitiendo la total inmersión de termómetros de dilatación.
• El fluido circula por una amplia zona de expansión durante el calentamiento y luego vuelve al circuito del baño.
• Aislamiento térmico de alto rendimiento.

Suministro estándar

• Software Cal Notepad
• Cable de comunicación serie
• Manual de usuario

Notas sobre fluidos / aceites
Se requieren 8,5 L de fluido para llenar la cavidad. Se recomiendan aceites de silicona y otros fluidos según la gama de temperatura (ejemplos: aceite C10, aceite VH, metanol). Las recomendaciones específicas dependen del modelo y del rango de temperatura.

Características / especificaciones técnicas

• Modelos disponibles: 785L, 785M, 785H
• Rangos de temperatura: 785L = -80°C a 125°C; 785M = -40°C a 125°C; 785H = 30°C a 300°C
• Cavidad de calibración: diámetro 98 mm; profundidad 485 mm (8,5 L)
• Estabilidad absoluta: ±0,0025°C (agua @ 50°C); ±0,006°C (metanol @ -80°C para 785L, metanol @ -40°C para 785M, aceite C10 @125°C para 785H)
• Uniformidad vertical: < 1 mK
• Tiempo de calentamiento: 25°C a 125°C < 50 min (aceite C10); 30°C a 250°C < 150 min (aceite VH)
• Tiempo de enfriamiento: 0°C a -80°C < 300 min (metanol); 10°C a -40°C < 180 min (metanol)
• Resolución de visualización: 0,01°C
• Altura del líquido sobre la superficie: 3 mm
• Diseño: tubos paralelos (cámara de calibración y cámara de mezcla del fluido)
• Dimensiones (Al x An x Pr): 485 x 525 x 1150 mm
• Masa: Modelo L = 78 kg; Modelo M = 68 kg; Modelo H = 48 kg
• Alimentación: 108 / 130 V o 208 / 240 V, 50/60 Hz
• Potencia: 785L = 2,8 kW; 785M = 1 kW; 785H = 800 W
• Accesorios disponibles: bloque de igualación aluminio (915/01a), bloque de igualación cobre (915/01b), soporte para termómetro de vidrio (915/02), monocular y soporte (915/03), tubo de calibración y soporte de bloque de igualación (915/05), kit de soporte de calibración de sondas (796-05-03)
• Aceites compatibles (ejemplos): aceite de silicona 40°C–180°C (915/07), aceite de silicona 150°C–250°C (915/08), aceite de silicona 40°C–288°C (915/09)
