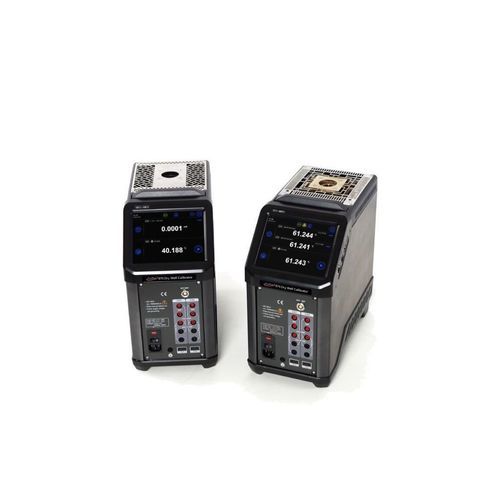

Termobloque de refrigeración ADT875-155

digitalcon control externocon pantalla táctil

Generalidades
El horno de calibración ADT875 es un horno de pozo seco portátil diseñado para ofrecer rapidez, estabilidad y precisión en un amplio rango de temperaturas. Dispone de múltiples interfaces de comunicación (USB A, USB B, RJ45, Wi‑Fi y Bluetooth). Opción CYOR disponible para seleccionar un rango de temperatura personalizado y optimizar la calibración en esa franja. Función de auto‑calibración del sensor de control interno para reajuste automático a partir de una referencia externa.

Principales características funcionales

• Gama estándar: -40 °C a 155 °C (modelo 875-155).
• Portátil y rápido para alcanzar el punto de consigna.
• Rendimiento metrológico: estabilidad, uniformidad, precisión y compensación del efecto de carga.
• Pantalla táctil a color.
• Opción Calibrador de Proceso (PC): combina funciones de calibración de procesos (documentación HART, medidas de corriente/voltaje/switch/RTD/termopar) y pozo seco de temperatura; registra tareas «as found» y «as left», captura de pantalla, registro multicanal, auto‑step y rampa.

Funcionalidades detalladas

• Auto‑calibración del sensor de control interno a partir de una referencia externa (procedimiento automático y trazable).
• Control del punto de consigna del pozo seco mediante sensor interno o referencia PRT externa.
• Documentación: amplia capacidad de almacenamiento (p. ej. hasta 1000 tareas según opción), registro de resultados y funciones de archivo.

Aplicaciones y usos
Prueba y calibración de sondas (PRT, RTD), termopares, transmisores de temperatura y switches. Utilizable para comparación de sondas con referencia externa, medición de sondas resistivas y pruebas de transmisores y switches.

Características / especificaciones técnicas

• Rango de temperatura (a 23 °C): -40 °C a 155 °C.
• Precisión de pantalla: ±0,18 °C en todo el rango.
• Estabilidad a 30 minutos: ±0,01 °C.
• Uniformidad axial (60 mm): ±0,07 °C.
• Uniformidad radial: ±0,01 °C.
• Efecto de carga: ±0,1 °C (sensor de pantalla); ±0,02% (sensor externo).
• Condiciones ambientales: precisión garantizada entre 8 °C y 38 °C; funcionamiento normal 0 °C a 50 °C, 0% a 90% HR sin condensación, hasta 3000 m de altitud.
• Condiciones de almacenamiento: -20 °C a 60 °C.
• Índice de protección: IP20.
• Profundidad de inmersión: 150 mm.
• Diámetro exterior del inserto (Insert OD): 25,8 mm.
• Tiempo de calentamiento: 13 min (-40 °C → 155 °C); 5 min (-40 °C → 23 °C); 8 min (23 °C → 155 °C).
• Tiempo de enfriamiento: 28 min (155 °C → -40 °C); 8 min (155 °C → 23 °C); 20 min (23 °C → -40 °C).
• Tiempo normal de estabilidad: 10 min.
• Resolución de pantalla: 0,01 °C.
• Unidades disponibles: °C, °F y K.
• Pantalla: pantalla táctil a color 165 mm.
• Tamaño (H x A x P): 320 x 170 x 330 mm.
• Peso: 9,9 kg.
• Alimentación: 90-254 VAC, 45-65 Hz, 580 W.
• Pruebas mecánicas: vibración 2 g (10-500 Hz) 30 min en dos caras; impacto 3 × 4 g; prueba de caída 500 mm.
• Comunicación: USB A, USB B, RJ45, Wi‑Fi, Bluetooth.
• Idiomas de la interfaz: inglés, chino, japonés, ruso, alemán, francés, italiano y español.
• Opción Calibrador de Proceso (especificaciones de entrada): visualización Pt100 ejemplos de precisión: ±0,009 °C a -40 °C, ±0,010 °C a 0 °C, ±0,012 °C a 50 °C, etc.; resolución de medida Pt100: 1 mΩ; rango de resistencia de referencia: 0 Ω a 400 Ω; precisión de resistencia de referencia: 0 Ω–50 Ω: 0,002 Ω; 50 Ω–400 Ω: 0,004% lectura.
• Capacidad de medida de referencia: PRT 4 hilos; conexión de sonda de referencia: conector inteligente LEMO 6 pines; número de vías resistencia/RTD: 2 (medida en 2, 3 y 4 hilos); número de vías TC: 2; conexión TC mini para parejas S, R, K, B, N, E, J, T, C, D, G, L y U.
• Precisión medidas TC (sensor excluido, ejemplo tipo K): ±0,13 °C a 0 °C; ±0,15 °C a 155 °C; ±0,18 °C a 350 °C; ±0,24 °C a 660 °C.
• Rango TC: -100 mV a 100 mV; resolución TC: 0,01 V, impedancia de entrada < 1 MΩ.
• Rango de corriente: -30 mA a 30 mA; precisión de corriente: 0,02% RD + 2 µA; resolución de corriente: 0,001 mA, impedancia de entrada < 100 Ω.
• Rango de tensión: -30 V a 30 V; precisión de tensión: ±0,02% lectura + 2 mV; resolución de tensión: 0,01 V, impedancia de entrada < 1 MΩ.
• Salida DC 24 V: 24 V ±1 V, MAX 60 mA.
• Comunicación HART: disponible como opción (modelo ADT875).
• Documentación (opción): almacenamiento hasta 1000 tareas, cada una almacenando 10 resultados incluyendo datos «as found» y «as left», función de captura de pantalla y registro de funciones auto‑step y rampa.
