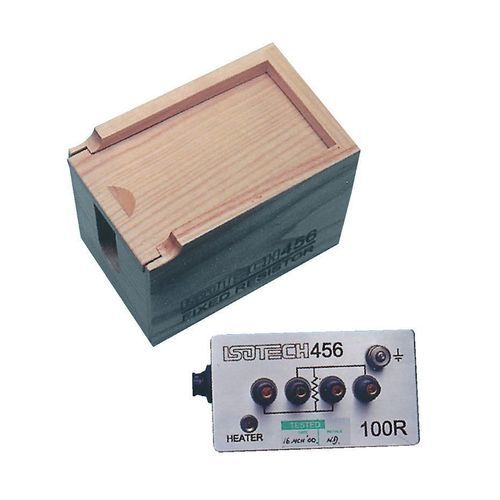

Resistencia de corriente continua 456

ACAC/DCpara laboratorio

Presentación
Las resistencias fijas AC/DC con control de temperatura de la serie 456 están disponibles en cinco valores: 10 Ω, 25 Ω, 100 Ω, 1 kΩ y 10 kΩ. Ofrecen un alto rendimiento metrológico gracias a un control preciso de temperatura, relleno de aceite y sellado hermético, apropiadas para uso como referencia y calibración en laboratorio e industria.

Características principales

• Coeficiente nominal de temperatura de la resistencia: ±0,02 ppm/°C (temperatura controlada entre 18 y 25°C)
• Potencia: 0,5 W a 25°C
• Tolerancia en resistencia: ±0,005%
• Ruido de corriente: < 0,010 µV (RMS) / V de la tensión aplicada
• FEM térmicas: 0,1 µV/°C máx., 0,05 µV/°C típico
• Protegidas contra ambientes agresivos, sumergidas en aceite

Descripción detallada
Selladas herméticamente, las resistencias fijas 456 están protegidas contra la entrada de humedad u oxígeno, evitando la degradación a largo plazo. El relleno de aceite asegura una buena conductividad térmica y permite soportar sobrecargas cortas sin daño. Con precisión inicial de ±0,005% y deriva a largo plazo inferior a 5 ppm, estas resistencias pueden emplearse como patrones secundarios para calibrar otros equipos. La estabilidad típica es 0,1 ppm/mes o mejor.

Generación de resistencias (tabla)
Valores ohmicos: 10 Ω / 25 Ω / 100 Ω / 1 kΩ / 10 kΩ
Estabilidad: 1 ppm/año a 1 mA
Coeficiente nominal de temperatura: 0,02 ppm/°C (temperatura controlada entre 18 y 25°C)
Tolerancia (precisión inicial): ±0,005 %
Inductancia: 0,08 µH
Capacitancia: 0,5 pF
Efectos FEM térmicos: 0,1 µV/°C máx., 0,05 µV/°C típico
Ruido: < 0,010 µV (RMS) / V de la tensión aplicada

Incertidumbres de calibración UKAS (k = 2)
Resistencia DC: 0,1 a 1000 Ω → ±5 ppm (mejores incertidumbres extendidas)
Resistencia DC: 1 kΩ a 100 kΩ → ±12 ppm
Resistencia AC: 2,5 Ω a 400 Ω (75 Hz) → ±15 ppm
Resistencia AC: 400 Ω a 1000 Ω (75 Hz) → ±100 ppm

Especificaciones generales
Dimensiones (L x A x H): 144 x 110 x 96 mm (con carcasa)
Masa: 1 kg (con carcasa), 550 g (sin carcasa)

Características / especificaciones técnicas

• Modelo: serie 456 (valores: 10 Ω, 25 Ω, 100 Ω, 1 kΩ, 10 kΩ)
• Coeficiente de temperatura: ±0,02 ppm/°C (18–25°C)
• Potencia nominal: 0,5 W a 25°C
• Tolerancia inicial: ±0,005 %
• Ruido: < 0,010 µV (RMS) / V
• FEM térmicas: 0,1 µV/°C máx., 0,05 µV/°C típico
• Inductancia: 0,08 µH
• Capacitancia: 0,5 pF
• Estabilidad: 1 ppm/año a 1 mA
• Deriva a largo plazo: inferior a 5 ppm (estabilidad típica 0,1 ppm/mes)
• Construcción: sellada herméticamente, rellenada con aceite
• Temperatura de mantenimiento: 30°C ±0,1°C (otras temperaturas bajo demanda)
• Consumo del calefactor: 2 W a 5 V
• Tiempo de calentamiento: ~30 minutos desde 20°C hasta 30°C
• Indicador: LED de mantenimiento de temperatura
• Dimensiones carcasa: 144 x 110 x 96 mm
• Masa: 1 kg (con carcasa) / 550 g (sin carcasa)
• Certificación: certificado de calibración UKAS (k = 2)
