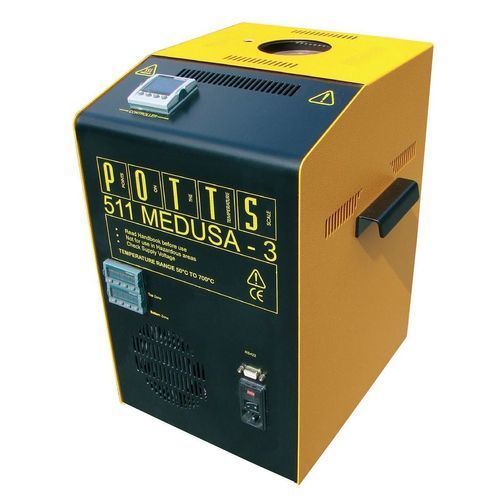

Termobloque de alta temperatura Medusa 511

digital

Descripción
Medusa 511 es un calibrador para sondas de temperatura que cubre desde 50 °C hasta 700 °C. Proporciona un amplio volumen de calibración con 45 mm de diámetro y 285 mm de profundidad. Accesorios opcionales permiten convertir la unidad para calibración de sensores de superficie, fuente cuerpo negro para termómetros infrarrojos y sistema de Puntos Fijos ITS-90 con incertidumbres de calibración hasta 0,001 °C.

Zonas y funcionamiento
Además de la zona principal, dos zonas auxiliares en la parte superior e inferior compensan las pérdidas en los extremos para mantener una temperatura estable dentro del inserto. Para calibración por comparación, Medusa 511 debe usarse con un inserto. El inserto estándar incluye seis pozos de 8 mm de diámetro y 250 mm de profundidad. Existe un inserto alternativo (44 mm x 170 mm profundidad) que se suspende desde la parte superior del baño con ajuste de altura por el usuario.

Versiones

• MEDUSA 511 B (Básico): el regulador muestra el setpoint y la temperatura medida por la sonda de control. Se suministra de serie con inserto de 6 pozos (Ø 8 mm, profundidad 250 mm), software Cal Notepad, cable de comunicación serie, manual de usuario y certificado de trazabilidad.
• MEDUSA 511 S (Site): además de las funciones del modelo B, incluye un segundo indicador digital para la sonda de referencia, entrada universal de temperatura (Pt100 y termopares Tipos K, N, R, S, L, B, PL2, T, J, E), posibilidad de programar hasta 5 puntos de calibración, temporizador para automatizar las transiciones y las secuencias de Puntos Fijos ITS-90. El indicador y el controlador son accesibles mediante interfaces de comunicación.

Características clave

• Amplio volumen de calibración: 48 x 285 mm (valor también mencionado en los puntos clave)
• Rango de temperatura: 50 °C a 700 °C
• Soporta calibración por comparación y Puntos Fijos ITS-90
• Compatible con termómetros y sondas de gran longitud

Especificaciones — resumen
Rango de temperatura: 50 °C a +700 °C
Estabilidad absoluta en 30 min: Horno de calibración ±0,03 °C; Fuente cuerpo negro ±0,1 °C; Sensores de superficie ±0,5 °C; Puntos Fijos ITS-90 ±0,001 °C
Enfriamiento 550 °C → 30 °C: 5 h
Calentamiento 30 °C → 550 °C: 90 min
Volumen de calibración: 45 x 285 mm de profundidad (tabla) — Incertidumbres: ver gráfico en la ficha del producto
Inserto estándar: 6 pozos Ø 8 mm, profundidad 250 mm

Accesorios y opciones

• Inserciones metálicas: 511-06-01 (inserto estándar 6 pozos Ø 8 mm, profundidad 250 mm), 511-06-02 (inserto sin perforar), 511-06-03 (inserto específico), 510-06-04 (bloque de nivelación ajustable en altura).
• Pozos alternativos: inserto 6 x Ø 8 mm profundidad 157 mm (referencia para profundidad alternativa).
• Sondas y objetivos: 935-14-95H/DB (sonda de trabajo Pt100), 511-06-05 (objetivo cuerpo negro), 511-06-06 (inserto y sonda de referencia para calibración de sensores de superficie).
• Células Puntos Fijos ITS-90 (metal o cuarzo): M 17668ML, M 17669ML, M 17671ML, M 17672ML (mini células Indio, Estaño, Zinc, Aluminio) suministradas con certificado de pureza.
• Otros accesorios: 935-14-66 (sonda de referencia para calibración de sensor de superficie), 935-14-49 (sonda de referencia para cuerpo negro), 510-02-02C (inserto para calibración de sensores de superficie), 510-05-00 (soporte para célula Indio-Zinc), 511-05-01 (soporte para célula Aluminio), 931-22-58 (maleta de transporte).

Información de transporte
Dimensiones sin embalaje: 430 x 310 x 300 mm
Peso sin embalaje: 25 kg

Características técnicas / especificaciones

• Rango de temperatura: 50 °C a +700 °C
• Estabilidad (30 min): Horno de calibración ±0,03 °C; Fuente cuerpo negro ±0,1 °C; Sensores de superficie ±0,5 °C; Puntos Fijos ITS-90 ±0,001 °C
• Calentamiento (30 °C → 550 °C): 90 min
• Enfriamiento (550 °C → 30 °C): 5 h
• Volumen de calibración: 45 x 285 mm (tabla) — valor 48 x 285 mm también mencionado en los puntos clave
• Inserto estándar: 6 pozos Ø 8 mm, profundidad 250 mm
• Dimensiones: 430 x 310 x 300 mm
• Masa: 25 kg
• Pantalla: Resolución 0,01 a 99,99 y 0,1 a 100,0 / 650,0; unidades °C, °F, K
• Alimentación: 108 / 130 V (50 / 60 Hz) o 208 / 240 V (50 / 60 Hz) — 1800 Watts
• Interfaces de comunicación: RS 232
