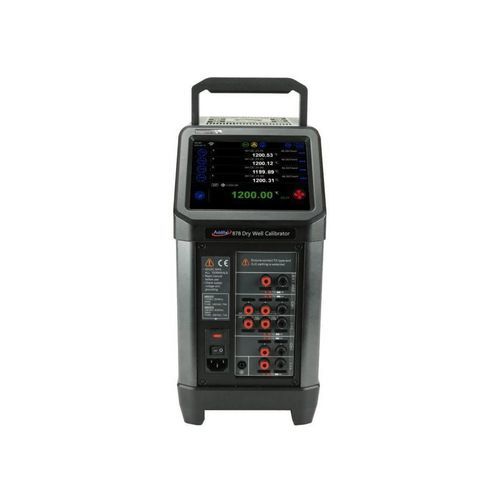

Horno portátil ADT875-1210

de calibracióneléctricode laboratorio

VISTA GENERAL del horno de alta temperatura
Los hornos de calibración ADT875-1210 y ADT878-1210 (Additel) están diseñados para la calibración de termopares en un rango operativo de 100 °C a 1210 °C. Ofrecen alta estabilidad y uniformidad, insertos metálicos intercambiables y pueden suministrarse con una opción de Calibrador de Proceso para lecturas multicanal, documentación de tareas y comunicación HART.

Características principales

• Rango de temperatura: 100 °C a 1210 °C
• Dos modelos: ADT875 (estándar) y ADT878 (referencia)
• Precisión de lectura (varía según modelo y temperatura): p. ej. ADT878 ±1,5 °C a 1210 °C (ver especificaciones)
• Estabilidad: ±0,1 °C
• Control de temperatura multizona patentado (Advanced Adaptive Control) con control en 3 zonas y tecnología de ventilación forzada
• Insertos metálicos intercambiables (XR profundos de 138 mm e insertos cortos XS de 115 mm para ADT875)
• Opción Process Calibrator (PC): lecturas multicanal (referencia + hasta 4 vías), medidas mA/tensión, pruebas de switches, fuente 24 V CC, registro de tareas, capturas de pantalla y comunicación HART
• Pantalla táctil en color de 6,5"; comunicaciones USB A, USB B, RJ45, WiFi, Bluetooth
• Calibración de fábrica acreditada ISO 17025 incluida
• Portátil, robusto y con rápido calentamiento

Control y opciones de proceso
La opción Process Calibrator (PC) incluye los conectores Quick-Push patentados de Additel compatibles con la mayoría de conexiones de termopar. Permite medir un termopar de referencia y hasta 4 canales UUT, realizar pruebas de switches, alimentar bucles a 24 V CC, registrar tareas (as found / as left) y usar HART para la calibración de transmisores. La función snapshot captura la pantalla y registra las vías con pasos automáticos y rampas.

Selección de insertos
Insertos disponibles:

• Insertos profundos (XR) profundidad 138 mm – modelos A, D, H (varias configuraciones de pocillos: 6 mm, 6,35 mm, etc.)
• Insertos cortos (XS) profundidad 115 mm (solo ADT875)
• Múltiples modelos de insertos (p. ej. Modelo A: 1 pocillo 6 mm + 3 pocillos 6,35 mm; Modelo D: 4 pocillos 6 mm; Modelo H: 4 pocillos 6,35 mm; Modelos C, F, G, B, E con configuraciones variadas)

Sonda de referencia AM1210-12 suministrada (ejemplo)
Tipo S, rango 0 °C a 1300 °C, diámetro de hilo TC 0,5 mm, diámetro de vaina 6 mm, longitud 305 mm, vaina de alúmina, maletín protector incluido, informe de ensayo con datos incluido.

Especificaciones generales (extracto)
Rango de temperatura: 100 °C a 1210 °C
Precisión de lectura (ejemplos por modelo): ADT875: ±1,2 °C a 100 °C → ±2,0 °C a 1210 °C; ADT878: ±1,0 °C a 100 °C → ±1,5 °C a 1210 °C
Estabilidad: ±0,1 °C
Uniformidad axial (zona 20 mm) ejemplos: ADT875 ±0,6 °C a 100 °C; ADT878 ±0,4 °C a 100 °C; valores aumentan con la temperatura (ver tabla completa)
Uniformidad radial ejemplos: ±0,2 °C a 100 °C; ±1,0 °C a 1210 °C (varía según modelo)
Efecto de carga: ±0,5 °C
Condiciones ambientales: precisión garantizada de 8 °C a 38 °C; operación 0 °C a 50 °C, 0–90% HR sin condensación; altitud operativa normal hasta 3000 m
Almacenamiento: -20 °C a 60 °C
Profundidad de inmersión insertos XR: 138 mm (XS 115 mm solo ADT875)
Diámetro externo (OD): 24,8 mm (0,98")
Velocidad de calentamiento: 23 °C → 1210 °C en 50 min (típ.)
Velocidad de enfriamiento (ejemplos): 1210 °C → 300 °C en 50 min; 300 °C → 50 °C en 50 min (varía por modelo)
Tiempo típico de estabilización: 15 minutos
Resolución: 0,01 °C
Unidades: °C, °F, K
Pantalla: pantalla táctil color 6,5" (165 mm)
Dimensiones (AlxAnxPr): 345 x 170 x 330 mm
Masa: 10,6 kg
Alimentación: 115 V AC (±10%) o 230 V AC (±10%), conmutables, 45–65 Hz, 580 W
Ensayos mecánicos: vibración 2 g (10–500 Hz), impacto 3×4 g, prueba de caída 500 mm
Comunicaciones: USB A, USB B, RJ45, WiFi, Bluetooth
Idiomas: inglés, chino, japonés, ruso, alemán
Garantía: 1 año

Especificaciones opción Calibrador de Proceso (extracto)
Medición TC: acepta S, R, K, B, N, E, J, T, L, U
Rango TC (canales UUT 1–4): –75 a 75 mV; Ref: –18 a 18 mV
Resolución TC: 0.0001 mV; impedancia de entrada < 10 Ω
Precisión Tipo K (ejemplos ch.1-4, sin sonda): ADT875: ±0.182 °C @100 °C → ±0.517 °C @1210 °C; ADT878: ±0.172 °C @100 °C → ±0.382 °C @1210 °C
Precisión tensión (ej.): ADT875 ch.1-4 0.02% rdg + 8 μV; ref ch. 0.01% rdg + 2 μV
Rango de corriente: –30 mA a 30 mA; precisión corriente ej. ±(0.02% rdg + 2 μA)
Documentación: hasta 1000 tareas almacenando hasta 10 resultados (as found / as left), registra funciones marcha/rampa, snapshot de pantalla
HART: opcional (ADT875PC y ADT878PC)

Nota
Las especificaciones 878-1210 requieren el uso de un inserto de estilo "XR" (profundo).
