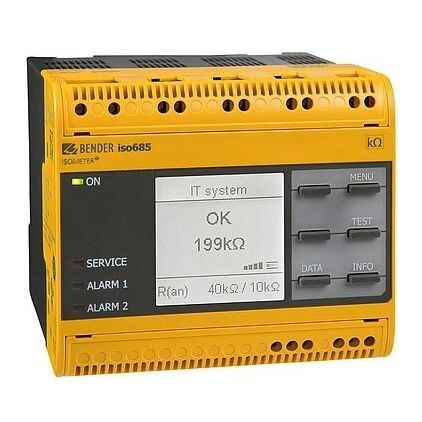

Aparato de control de aislamiento para sistema trifásico ISOMETER® isoNAV685-D

de tensión mediapara red ACAC/DC

Instantaneous tripping 150 ms Inverter disconnection Modbus TCP Tripping on shift voltage El ISOMETER® isoNAV685-D es un vigilante del aislamiento de sistemas IT según IEC 61557-8. Se puede utilizar en sistemas 3(N)AC con una frecuencia nominal de red de 60 Hz. Características ISOMETER® para sistemas IT de tensión alterna con rectificadores o convertidores conectados galvánicamente y para sistemas IT de tensión continua (IT = redes aisladas de tierra) Adaptación automática a la capacidad de derivación de red. Combinación de AMPPLUS y otros procedimientos de medida dependientes del perfil seleccionado. Un valor de respuesta ajustable para la vigilancia del aislamiento con un rango de 1 kΩ…10 MΩ (configuración de fábrica = 5 kΩ) y un valor de respuesta para la tensión de desplazamiento DC de 150 V. Pantalla gráfica LCD de alta resolución para una lectura y registro fácil del estado del aparato. Vigilancia de la conexión (de los conductores de medida). Auto-test automático. Representación gráfica del curso del aislamiento a lo largo del tiempo (isoGraph) Memoria de eventos con reloj de tiempo real (buffer de 3 días) para memorización de 1023 mensajes de alarma con fecha y hora. Salida analógica 0(4)…20 mA, 0…400 μA, 0…10 V, 2…10 V (con separación galvánica), análogamente al valor de aislamiento medido de la red. Entradas y salidas digitales libremente programables. Ajustes a través de Internet o Intranet (servidor web/opción: COMTRAXX® Gateway) Diagnóstico remoto desde cualquier parte del mundo a través de Internet. BCOM, Modbus TCP y servidor web
