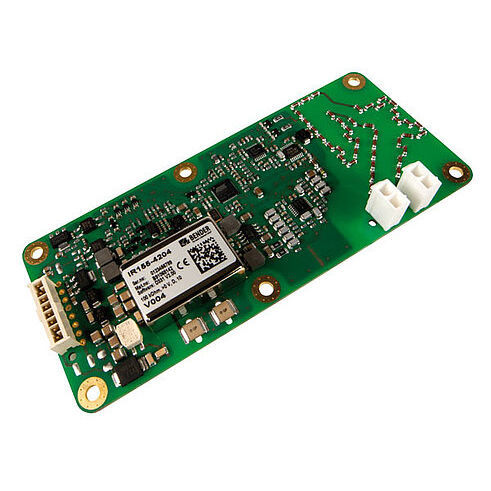

Aparato de control de aislamiento para red AC ISOMETER® IR155-4203/IR155-4204

AC/DCDC

Monitor de aislamiento (IMD) para sistemas de tracción en DC sin tierra (sistemas IT) en vehículos eléctricos Medición continua de la resistencia de aislamiento 0… 10 MΩ Monitor de aislamiento AC y DC de fallos de aislamiento para sistemas no puestos a tierra (sistemas IT) 0… 1000 V Salidas a prueba de cortocircuitos para detección de fallos y valor medido Adecuado para sistemas de 12 V y 24 V El ISOMETER® IR155-4203/IR155-4204 vigila el aislamiento entre el conductor AT (HV) del sistema eléctrico de tracción (Un = DC 0…1000 V) y la tierra de medida (masa del vehículo Kl.31). Mediante la técnica de medida patentada se vigila el aislamiento en el lado de tensión continua y de tensión alterna del sistema eléctrico de tracción. Fallo de aislamiento son avisados de forma fiable, también con elevadas interferencias producidas por procesos de mando del motor (aceleración, recuperación de energía, etc.). Características Adecuado para sistemas de 12 V y 24 V Autotest automático Medición continua de la resistencia de aislamiento 0…10 MΩ – Tiempo de respuesta < 2 s tras la conexión para el primer estado de aislamiento determinado (SST) – Tiempo de respuesta < 20 s para la resistencia de aislamiento medida (DCP) Adaptación automática a la capacidad de derivación de red existente (≤1 μF) Detección de derivaciones a tierra y de interrupciones del contacto a tierra Vigilancia de aislamiento de fallos de aislamiento AC y DC para sistemas aislados de tierra (sistemas IT) 0…1000 V
