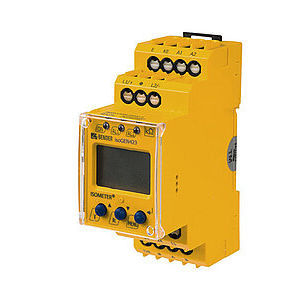

Aparato de control de aislamiento para red AC ISOMETER® isoGEN423

AC/DCDCRS485

Vigilante de aislamiento para generadores móviles Aislamiento protector con vigilancia de aislamiento y desconexión Según DIN VDE 0100-551 y DIN EN 61557-8 Dos valores de respuesta (Ajustes de fábrica 46 kΩ, 23 kΩ) El ISOMETER® vigila la resistencia de aislamiento de sistemas AC, AC/DC y DC aislados de tierra (sistemas IT) con tensiones nominales de red de 3(N)AC, AC/DC 0…400 V o DC 0…400 V. La capacidad máxima admisible de derivación de red Ce es de 5 μF. Los componentes alimentados por corriente continua existentes en sistemas AC no influyen en el comportamiento de respuesta si fluye al menos una corriente de carga de DC 10 mA. La tensión de alimentación separada permite además vigilar un sistema sin tensión. Características Vigilancia de la resistencia de aislamiento para sistemas AC/DC aislados de tierra Medida de la tensión de red (true r.m.s.) con detección de mín./máx. tensión Medida de las tensiones DC de la red a tierra (L1+/PE y L2-/PE) Dos modos de funcionamiento: GEn y DC Adaptación automática a la capacidad de derivación de la red hasta 5 μF Ajuste posible del retardo de arranque, respuesta y reposición Dos valores de respuesta ajustables por separado en el rango 5…200 kΩ (Alarma 1, Alarma 2) Las alarmas se emiten mediante LED (AL1, AL2), una pantalla y relés de alarma (K1, K2) Autocomprobación automática del dispositivo con vigilancia de la conexión Selección posible del comportamiento de corriente de reposo o trabajo de los relés Visualización de valores medidos mediante pantalla LCD multifunción Memoria de fallos activable
