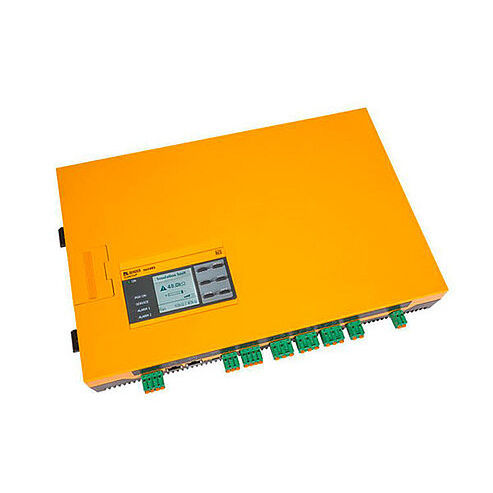

Aparato de control de aislamiento para sistema trifásico ISOMETER® iso1685DP/isoHV1685D

de tensión mediapara red ACAC/DC

Vigilante de aislamiento para sistemas IT AC 1000 V y DC 1500 V Aplicación circuitos principales con convertidores de frecuencia conectados Valores de respuesta ajustables por separado 200 Ω…1 MΩ Pantalla y función de control para sistemas de localización de fallos de aislamiento EDS Ampliable para su uso como dispositivo de localización de fallos de aislamiento Los ISOMETER® de la serie isoxx1685Dx-x25 se utilizan para el control del aislamiento de grandes redes diseñadas como sistema IT. Las variantes de dispositivos que se describen en el manual tienen diferentes rangos de tensión. El procedimiento de medida especialmente desarrollado vigila la resistencia de aislamiento incluso en sistemas con muy altas capacidades de derivación debido a las medidas de supresión de interferencias CEM. La adaptación a altas capacidades de derivación causadas por el sistema también se realiza automáticamente. Los ISOMETER® isoxx1685DP-x25 generan señales de corriente de prueba adecuadas para la detección de fallos de aislamiento. Esto permite que el fallo de aislamiento se localice con dispositivos fijos o móviles de localización de fallos de aislamiento. Características ISOMETER® para sistemas IT de tensión alterna con rectificadores o convertidores conectados galvánicamente y para sistemas IT de tensión continua. (IT = redes aisladas de tierra) Adaptación automática a altas capacidades de derivación de red Combinación de método de medida AMPPlus y otros perfiles de medida configurados Valores de respuesta ajustables por separado Ran1 (Alarma 1) y Ran2 (Alarma 2) para preadvertencia y alarma
