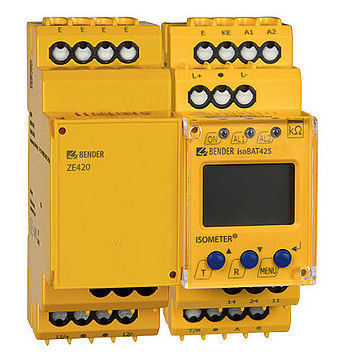

Aparato de control de aislamiento DC ISOMETER® isoBAT425

RS485Modbus RTU

Dispositivo de control del aislamiento para la fabricación de baterías Conforme a la norma IEC 61557-8 Pantalla multifuncional Localización de averías (L+ o L-) Baterías de hasta 400 V CC Este ISOMETER® está diseñado para supervisar la resistencia de aislamiento y la tensión de una batería durante su montaje a partir de elementos de batería individuales. El ISOMETER® supervisa la resistencia de aislamiento de las baterías con tensiones nominales del sistema de 0...400 V CC. La capacidad de fuga del sistema Ce máxima permitida es de 1 μF. Los valores medidos resultantes permiten diagnosticar el tipo y la ubicación del fallo de aislamiento. Para cumplir los requisitos de las normas aplicables, deben realizarse ajustes personalizados de los parámetros en el equipo para adaptarlo a los equipos y condiciones de funcionamiento locales. Tenga en cuenta los límites del ámbito de aplicación indicados en las especificaciones técnicas Características Vigilancia de la resistencia de aislamiento RF a tierra Vigilancia de la tensión de batería Un entre los bornes L+ y L- Medición de las tensiones UL+e y UL-e de los bornes L+ y L- a tierra Determinación de la localización del fallo (%), es decir, la distribución de la resistencia de aislamiento RF entre los terminales L+ y L- Supervisión y ajuste automático a la capacitancia de fuga del sistema hasta 1 μF Supervisión continua de la conexión de los terminales L+, L- y E Retardo de arranque, retardo de respuesta y retardo a la liberación seleccionables Dos rangos de valores de respuesta ajustables por separado de 10 kΩ ...5 MΩ (alarma 1, alarma 2) Frecuencia de medición configurable para el ajuste a las características físicas de la batería Señalización de alarma mediante LED (AL1, AL2), pantalla y relés de alarma (K1, K2) Autocomprobación automática del aparato
