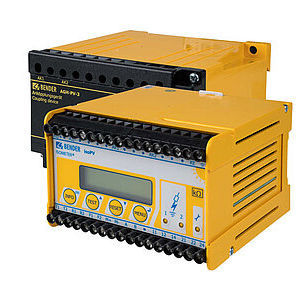

Aparato de control de aislamiento para red AC ISOMETER® isoPV

AC/DCDCRS485

Monitor de falla a tierra para sistemas de IT de CA y CC Aplicación para sistemas fotovoltaicos hasta AC 793 V / DC 1100 V Valores de respuesta ajustables por separado 200 Ω… 100 kΩ Adaptación automática a la capacitancia de fuga del sistema hasta 2000 μF Relé de desconexión para el funcionamiento de varios ISOMETER® en sistemas IT interconectados La serie de equipos ISOMETER® isoPV está diseñada para vigilar la resistencia de aislamiento de sistemas aislados de tierra (sistema IT) AC, AC/DC 0…793 V, DC 0…1100 V. Los sistemas fotovoltaicos que contienen inversores y transformadores de aislamiento suelen ser diseñados como sistemas IT. Los sistemas isoPV usan el método de medida AMPpluscapaz de adaptarse a pequeñas variaciones de tensión, reúne los requisitos para su uso en sistemas fotovoltaicos modernos. Debido a la amplia distribución o a los métodos de supresión de interferencias EMC, suelen producirse altas capacidades a tierra en estos sistemas. Considerando esto, el isoPV se adapta automáticamente a las condiciones del sistema para optimizar el tiempo de medida. En particular, se puede dar un bajo nivel de aislamiento para los rangos de tensión admisible. Solo se debe usar el isoPV en combinación con el AGH-PV. Una fuente de tensión externa permite la vigilancia de aislamiento en sistemas desconectados. Características Vigilancia de aislamiento para sistemas aislados de tierra AC, AC/DC 0…793 V, DC 0…1100 V Dos valores de respuesta ajustables por separado 0,2 kΩ…100 kΩ Posibilidad de seleccionar distintos procedimientos de medida AMPPlus Adaptación automática a la capacidad de derivación de red
