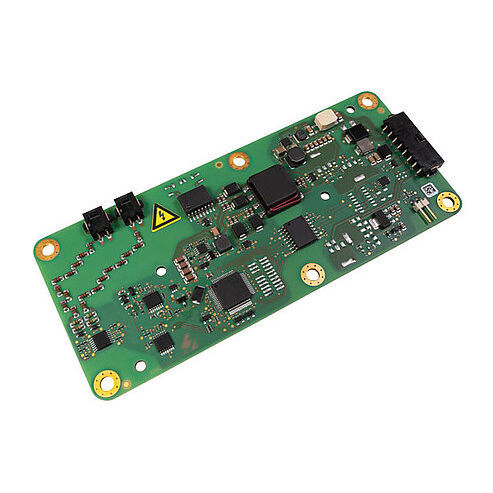

Aparato de control de aislamiento para red AC ISOMETER® iso175

AC/DCDCcon salida digital

El dispositivo de control de aislamiento iso175 ISOMETER® está diseñado para sistemas de propulsión sin conexión a tierra en vehículos híbridos, de pila de combustible y eléctricos. El dispositivo detecta de forma fiable fallos de aislamiento, contribuyendo significativamente tanto a la seguridad eléctrica como a la disponibilidad del sistema eléctrico. Un factor clave del éxito es el uso de un método de medición activo y patentado, que permite la supervisión del aislamiento incluso cuando el sistema de alta tensión está sin tensión, antes de la conexión del sistema de almacenamiento de energía. Gracias al interruptor de puesta a tierra integrado, no se necesitan relés ni contactores adicionales. El ISOMETER® iso175 también garantiza mediciones de aislamiento fiables incluso con altas capacitancias de fuga del sistema de hasta 10 μF. Con su interfaz CAN integrada, el dispositivo de supervisión de aislamiento puede integrarse fácilmente en sistemas modernos, proporcionando información adicional para apoyar y simplificar el análisis del sistema. Características Adecuado para sistemas de corriente continua de 12 V y 24 V (tensión de alimentación) Vigilancia del aislamiento de fallos de aislamiento de CC para sistemas sin conexión a tierra (sistemas IT) CC 0...1000 V / CA 0...480 V 50/60 Hz (sólo variante B91068200 a partir de firmware V1.01) Medición continua de la resistencia de aislamiento RF_corregida = 0...35 MΩ (RF_original = 0...50 MΩ) Tiempo de respuesta ≤ 30 s para resistencias de aislamiento ≤ 500 Ω/Volt y capacitancias de fuga del sistema ≤ 2 μF Capacitancia de fuga máxima del sistema de hasta 10 μF (perfil de alta capacidad) Medición del aislamiento también posible cuando el sistema de AT está sin tensión Autodiagnóstico integrado (autocomprobación en línea) Supervisión de la conexión de AT (autocomprobación fuera de línea) Supervisión continua de la conexión a tierra Detección de subtensión Posibilidad de desconexión del aparato mediante interruptor de puesta a tierra (Earthlift)
