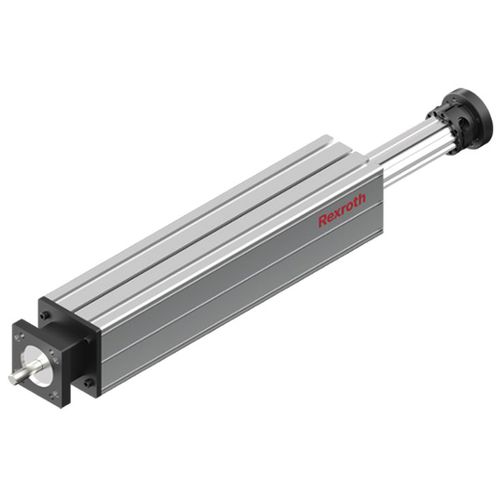

Módulo lineal de husillo de bolas VKK series

de perfil de aluminiode un ejecompacto

Módulo de avance con husillo de bolas VKK, tamaño 50 Descripción del producto Perfil de aluminio extremadamente compacto (cuerpo principal) con patín de bolas sobre raíl sin juego Husillo de bolas (KGT) de precisión integrado según la clase de tolerancia 7 con sistema de tuerca sin juego Especificaciones técnicas Atributos de productos - Tamaño nominal [mm] VKK-050 Versión de ejes lineales Husillo de bolas Recorrido del desplazamiento máximo smax [mm] 378.0 Indicación de recorrido del desplazamiento máximo admisible Recorrido de desplazamiento máximo (sin fuelles) para una longitud máxima Aceleración máxima amax [m/s²] 27.0 Velocidad lineal máxima admisible vmax [m/s] 1.16 Indicación de velocidad máxima admisible vmax para todas las longitudes Longitud máxima Lmax [mm] 480.0 Capacidad de carga dinámica de la guía Cgw [N] 6950 Capacidad de carga dinámica del rodamiento fijo Cfb [N] 4000 Capacidad de carga dinámica del husillo de bolas Cbs [N] 3800 Momento de torsión de carga dinámico Mt [Nm] 97.0 Momento longitudinal dinámico ML [Nm] 61.0 Momento de torsión máximo admisible Mt max [Nm] 48 Momento longitudinal máximo admisible ML max [Nm] 30 Temperatura ambiente admisible con servomotor Rexroth (mín. ... máx.) 0 °C ... 40 °C Indicación de temperatura ambiente admisible con servomotor Rexroth (mín. ... máx.) a partir de 40 °C, reducción de rendimiento Temperatura ambiente admisible de la mecánica (mín. ... máx.) -10 °C ... 60 °C Indicación de temperatura ambiente admisible de la mecánica (mín. ... máx.) Sin estar por debajo del punto de rocío Peso [kg] 0
