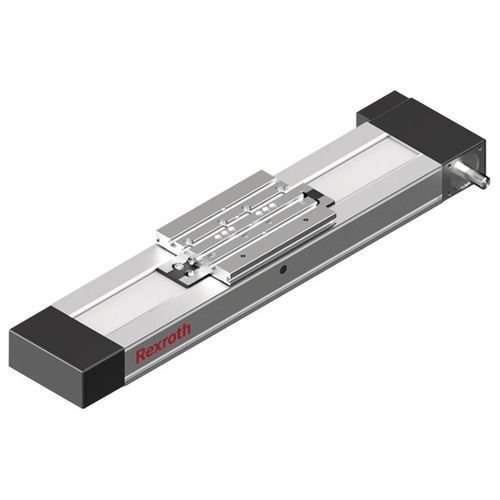

Módulo lineal de husillo de bolas CKR series

con correa dentadade un ejecompacto

Módulos compactos CKR con accionamiento por correa, tamaño 70 Descripción del producto Módulos compactos con patines de bolas sobre raíl y accionamiento por correa dentada, tamaño 70, versión estándar Cuatro modelos diferentes de lubricación Correa dentada pretensada Guiado inteligente de correas dentadas que protege los componentes internos Ejecución de grandes longitudes de hasta 10 000 mm Repetibilidad de hasta ± 0,05 mm Especificaciones técnicas Tamaño nominal [mm] CKR-070 Versión de ejes lineales Accionado por correa dentada Recorrido del desplazamiento smin [mm] 40 Indicación de recorrido del desplazamiento mínimo smin Recorrido de desplazamiento mínimo necesario para garantizar una distribución segura del lubricante. Aceleración máxima amax [m/s²] 50.0 Velocidad lineal máxima admisible vmax [m/s] 3.0 Longitud máxima Lmax [mm] 1500.0 Capacidad de carga dinámica de la guía Cgw [N] 3830 Momento de torsión de carga dinámico Mt [Nm] 77.0 Momento longitudinal dinámico ML [Nm] 94.0 Momento de torsión dinámico máximo admisible en el eje x Mx max. [Nm] 77 Momento de torsión dinámico máximo admisible en el eje y My max. [Nm] 94 Momento de torsión dinámico máximo admisible en el eje z Mz max. [Nm] 51 Carga dinámica máxima en dirección y Fy max [N] 2070 Carga dinámica máxima en dirección z1 Fz1 max [N] 3830 Carga dinámica máxima en dirección z2 Fz2 max [N] 3830 Momento de inercia de la superficie respecto al eje y ly [cm⁴] 5.62 Momento de inercia de la superficie respecto al eje z lz [cm⁴] 51.6 Temperatura ambiente admisible con servomotor Rexroth (mín. ... máx.) 0 °C ... +40 °C
