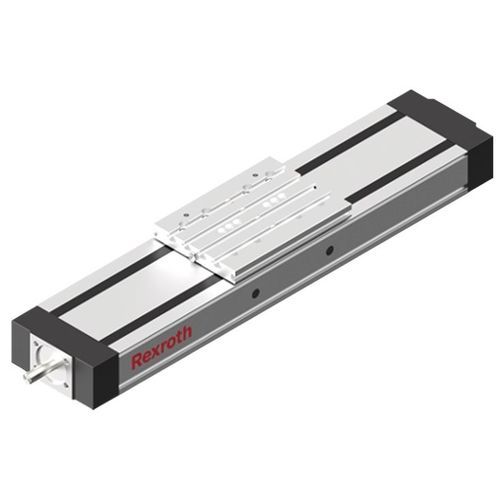

Módulo lineal de husillo de bolas CKK series

de perfil de aluminiode un ejecompacto

Módulos compactos con husillo de bolas, tamaño 70 Descripción del producto Módulos compactos con patines de bolas sobre raíl y husillo de bolas, tamaño 70, versión estándar Cuatro modelos diferentes de lubricación Accionamiento por husillo de bolas de precisión en modelo enrollado, con clase de tolerancia T7, según la norma DIN 69051 y tuerca simple ajustada sin juego Altas velocidades de desplazamiento mediante grandes pasos y, al mismo tiempo, con gran precisión en carreras de gran longitud Repetibilidad de hasta ± 0,005 mm Protección de los elementos de montaje con una chapa de protección y dos bandas de protección, así como protección «Resist» para una mayor protección Apoyo de husillo para la ejecución de altas velocidades en longitudes grandes de montaje para CKK-200 Especificaciones técnicas Tamaño nominal [mm] CKK-070 Versión de ejes lineales Husillo de bolas Recorrido del desplazamiento smin [mm] 40 Indicación de recorrido del desplazamiento mínimo smin Recorrido de desplazamiento mínimo necesario para garantizar una distribución segura del lubricante. Aceleración máxima amax [m/s²] 50.0 Velocidad lineal máxima admisible vmax [m/s] 0.25 Longitud máxima Lmax [mm] 650.0 Capacidad de carga dinámica de la guía Cgw [N] 3830 Capacidad de carga dinámica del rodamiento fijo Cfb [N] 1600 Capacidad de carga dinámica del husillo de bolas Cbs [N] 2370 Momento de torsión de carga dinámico Mt [Nm] 77.0 Momento longitudinal dinámico ML [Nm] 111.0 Indicación de momento de carga longitudinal dinámico ML En la mesa con distancia central los valores máximos difieren.
