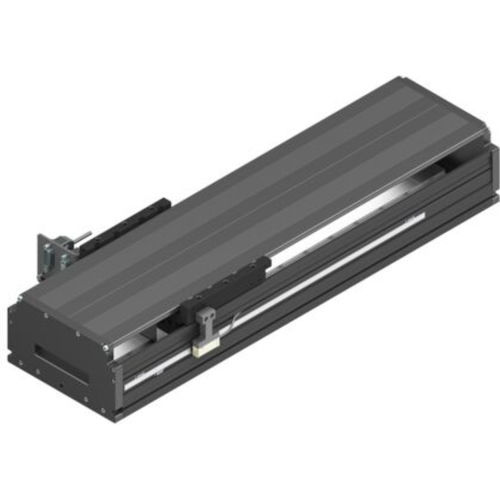

Motor lineal trifásico LMM-140-NN-1

con núcleo de hierro

Módulos de motor lineal LMM. Tamaño nominal LMM-140. Recorrido del desplazamiento máximo smax 1.444 mm. Motor lineal con núcleo de hierro Descripción del producto Módulo de motor lineal LMM-140-NN-1 Tamaño = 140 Longitud (L) = 1616 mm Recorrido del desplazamiento máximo = 1444 mm Versión = MA01 - con motor lineal Guía = 001 - Cuerpo principal con patín de bolas sobre raíl Accionamiento = 032 - Motor lineal con núcleo de hierro, tipo IC-150B-050-W2 Mesa = 032 - Longitud de la mesa 132 mm Protección = 001 - con chapa de protección Sistema de medición longitudinal = 005 - óptico, absoluto, resolución 0,05 µm, interfaz BiSS-C Lubricación = LSS - Lubricación estándar con grasa Documentación = 001 - Prueba final estándar Especificaciones técnicas Atributos de productos - Tamaño nominal [mm] LMM-140 Tipo de motor Motor lineal con núcleo de hierro Motor IC-150B-050-W2 Masa externa móvil máxima admisible mex max [kg] 10.0 Longitud L [mm] 1616.0 Anchura [mm] 140.0 Altura [mm] 74.0 Recorrido del desplazamiento máximo smax [mm] 1444.0 Aceleración máxima amax [m/s²] 250.0 Velocidad lineal máxima admisible vmax [m/s] 5.0 Fuerza nominal continua FdN a 100 °C [N] 69.0 Fuerza máxima [N] 242.0 Indicación sobre la fuerza máxima Fuerza y corriente máxima: 4 % de duración de servicio y 1 segundo de duración Capacidad de carga dinámica de la guía Cgw [N] 32035 Momento de torsión de carga dinámico Mt [Nm] 1394.0 Corriente máxima [A] 12.7 Momento longitudinal dinámico ML [Nm] 1217.0 Masa propia movida mca [kg] 1.9 Corriente continua a 100 °C [A] 3.3 Peso [kg] 21.9 Constante contra-EMK KEMK [Vs/m] 17.4 Fuerza de fricción básica FRs [N] 60
