Guía lineal de patín SOO-100-NN-1

de acerode precisiónde aluminio

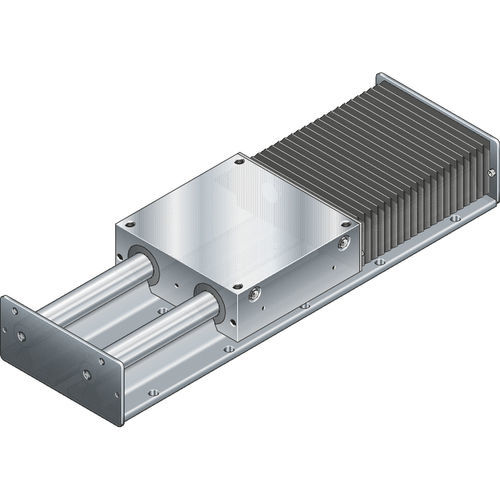

Carro lineal, abierto, sin accionamiento SOO, tamaño 100 Descripción del producto Formato de construcción abierto para un montaje más cómodo Posibilidad de grandes longitudes gracias al soporte del eje Con protección del fuelle acordeón Especificaciones técnicas Atributos de productos - Tamaño nominal [mm] SOO-100 Versión de ejes lineales Abierto sin accionamiento Aceleración máxima amax [m/s²] 150.0 Indicación de aceleración máxima amax En los carros lineales sin accionamiento SGO/SOO, a diferencia de en los SGK/SOK, no hay ningún hus Velocidad lineal máxima admisible vmax [m/s] 3.0 Indicación de velocidad máxima admisible vmax Pueden darse velocidades de hasta 5 m/s. La vida útil está limitada a causa del elevado desgaste de las piezas de plástico. Longitud máxima Lmax [mm] 4000.0 Capacidad de carga dinámica de la guía Cgw [N] 3440 Momento de torsión de carga dinámico Mt [Nm] 39.0 Momento longitudinal dinámico ML [Nm] 41.0 Momento de torsión dinámico máximo admisible en el eje x Mx max. [Nm] 16 Momento de torsión dinámico máximo admisible en el eje y My max. [Nm] 17 Momento de torsión dinámico máximo admisible en el eje z Mz max. [Nm] 17 Carga dinámica máxima en dirección y Fy max [N] 1260 Temperatura ambiente admisible con servomotor Rexroth (mín. ... máx.) 0 °C ... 40 °C Indicación de temperatura ambiente admisible con servomotor Rexroth (mín. ... máx.) Sin estar por debajo del punto de rocío Peso [kg] 0 Carga dinámica máxima en dirección z Fz máx. [N] 1260
