Guía lineal de patín SOK series

de bolasde precisiónde aluminio

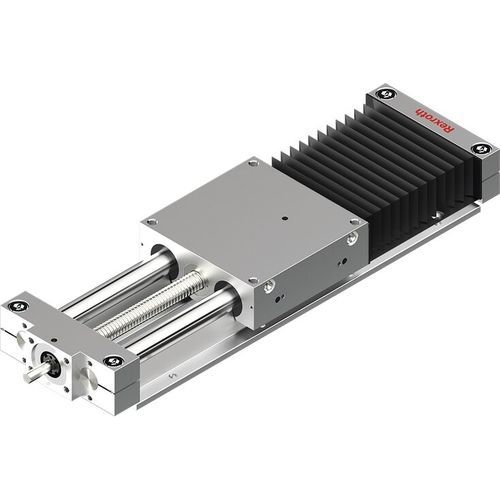

Carro lineal, abierto, con husillo de bolas, SOK, tamaño 85 Descripción del producto Formato de construcción abierto para un montaje más cómodo Posibilidad de grandes longitudes gracias al soporte del eje Fuerzas de avance elevadas Husillo de bolas de precisión Rexroth en modelo enrollado, con clase de tolerancia T7, según la norma DIN 69051 y tuerca cilíndrica sin juego Alta velocidad de desplazamiento gracias a los grandes pasos Mantenimiento económico gracias a la lubricación centralizada a ambos lados (lubricación con grasa) del sistema de guía Con protección del fuelle acordeón Montaje sencillo del motor mediante centraje y rosca Amplia gama de accesorios disponibles Especificaciones técnicas Atributos de productos - Tamaño nominal [mm] SOK-085 Versión de ejes lineales Abierto con husillo de bolas Aceleración máxima amax [m/s²] 27.0 Velocidad lineal máxima admisible vmax [m/s] 0.25 Longitud máxima Lmax [mm] 1000.0 Capacidad de carga dinámica de la guía Cgw [N] 2850 Capacidad de carga dinámica del rodamiento fijo Cfb [N] 5280 Capacidad de carga dinámica del husillo de bolas Cbs [N] 2250 Momento de torsión de carga dinámico Mt [Nm] 25.0 Momento longitudinal dinámico ML [Nm] 27.0 Momento de torsión dinámico máximo admisible en el eje x Mx max. [Nm] 10 Momento de torsión dinámico máximo admisible en el eje y My max. [Nm] 11 Momento de torsión dinámico máximo admisible en el eje z Mz max. [Nm] 11 Carga dinámica máxima en dirección y Fy max [N] 1020 Temperatura ambiente admisible con servomotor Rexroth (mín. ... máx.) 0 °C ... 40 °C Indicación de temperatura ambiente admisible con servomotor Rexroth (mín. ... máx.)
