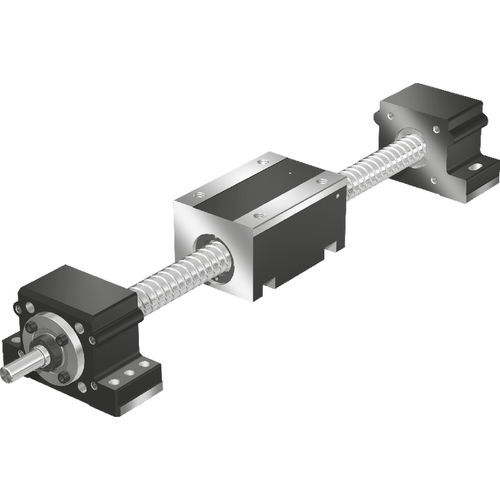

Unidad de guiado lineal de bolas AOK series

de precisiónde aluminiode acero

Unidades de accionamiento abiertas, con husillo de bolas, AOK, tamaño 20 Descripción del producto Las unidades de accionamiento AOK en formato de construcción abierto son ejes de accionamiento listos para el montaje formados por un husillo de bolas con tuerca y soportes, así como portatuerca opcional Tres tamaños adaptados en cualquier longitud hasta Lmax Disponible modelo con rodamientos flotante y fijo o solo con rodamiento fijo Accionamiento por husillo de bolas de precisión en modelo enrollado según la norma DIN 69051: Husillo disponible en clase de tolerancia T5 o T7; varios diseños de tuerca seleccionables, en función del tamaño y el paso; posibilidad de elegir entre tres precargas diferentes (C1, C2 y C3) Soporte disponible en modelo de aluminio o acero Montaje rápido y alineación sencilla de la unidad de accionamiento gracias a los bordes de referencia mecanizados en el portatuerca y en los soportes Altas velocidades de desplazamiento mediante grandes pasos y, al mismo tiempo, con gran precisión en carreras de gran longitud Tuercas opcionales con unidad de lubricación adicional para largos intervalos de relubricación Flexible gracias a las opciones disponibles Montaje sencillo del motor mediante centraje y rosca Datos técnicos generales para toda la unidad como "Sistema lineal sin guía" Placa de características con parámetros para una puesta en servicio sencilla Especificaciones técnicas Atributos de productos - Tamaño nominal [mm] AOK-020 Versión de ejes lineales Sin carcasa con husillo de bolas Aceleración máxima amax [m/s²] 50.0 Velocidad lineal máxima admisible vmax [m/s] 2.53 Longitud máxima Lmax [mm] 3000.0
