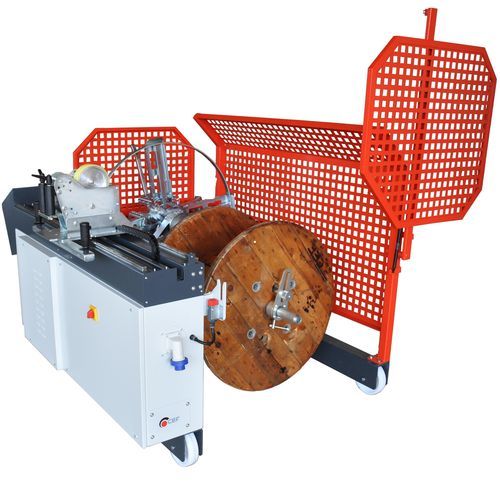

Bobinadora de cables WIRE 1001Q7

para hilosde tubosmanual

Descripción
Una sola máquina para confeccionar madejas y bobinas. Su versatilidad permite gestionar una amplia gama de cables, cuerdas y tuberías. Diseñada para que un solo operario pueda realizar las mediciones diarias de un almacén de cables.

Ficha técnica
Modelo: WIRE 1001Q7
Código: 0800.1001Q7
Dimensiones mm: 2100 x 1515 x 2100
Peso Kg: 535

Bobina
Diámetro eje bobina mm: 50
Bobinas – diámetro máximo mm: 1000
Bobinas – ancho mínimo mm: 400
Bobinas – ancho máximo mm: 750
Bobinas – carga máxima kg: 700
Elevación: Manual

Accionamiento
Velocidad RPM: 0/70
Voltaje: 220 V
Potencia: 1,1 kW
Medidor: Metal Medium código 0111
Estratificación: Manual
Diámetro cable mínimo mm: 3
Diámetro cable máximo mm: 50

Características del cuadro de mando

• Alimentación 220 V – 50 Hz (380 V con estratificador automático)
• Variación de velocidad con inversor y potenciómetro 0–70 rpm
• Motorreductor 1,1 kW
• Panel de control con botones de mando e indicadores
• Doble empuñadura multifunción (lado madeja y lado bobina) para estratificación, pulsador de marcha y potenciómetro RPM

Husillo para madejas
WIRE 1001Q7 – WIRE 1200Q9 – WIRE 1200Q13 (mismo husillo)
Capacidad Kg: 150
Diámetro rueda mm: 960
Diámetro núcleo mínimo mm: 325
Diámetro núcleo máximo mm: 500
Ancho núcleo mínimo mm: 120
Ancho núcleo máximo mm: 245

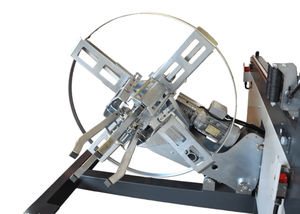

Características husillo rápido para madejas

• Husillo de madejas integrado en la máquina
• Husillo con palancas retráctiles para una extracción rápida de la madeja
• Núcleo cilíndrico en bobinado y cónico en extracción para facilitar la extracción de la madeja
• Eje con conos para bobinas de pequeño tamaño (al extraer el husillo se puede usar el eje Ø 30 mm para bobinas pequeñas con conos de acero)

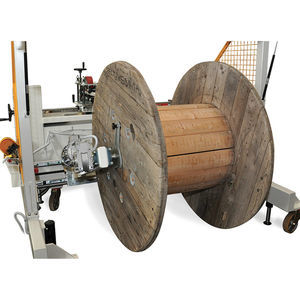

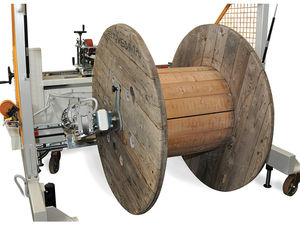

Características de bobinadora

• Eje de acero con conos
• Cono de bloqueo de bobina con mango para apriete rápido
• Carga de bobina mediante inserción del eje en el orificio de la bobina moviendo la máquina
• Elevación de bobina con bomba hidráulica manual
• Carro con 4 ruedas, 2 giratorias con freno
• Protecciones conforme a normas CE

Características del medidor

• Medidor para cables redondos diámetro 3 a 50 mm (margen de error +1–2 %)
• Rueda métrica recubierta de goma para mayor adherencia y mejor medición
• Contador mecánico con puesta a cero manual
• Estratificación manual del cable mediante guías y patines
• Mango para estratificación accesible al operario en los laterales de la máquina, según normas de seguridad
• En los modelos Wire 1200Q9 y Wire 1200Q13 se integra el medidor Supermetal código 120 para diámetros 3–60 mm

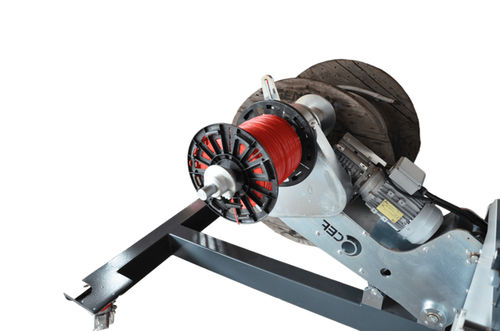

Bobina pequeña
Eje mm: 30
Bobinas – diámetro máximo mm: 600
Ancho máx mm: 400
Peso máx Kg: 150

Opcionales
COD. 5314 – ESTRATIFICADOR AUTOMÁTICO TOUCH 4”: Para automatizar estratificación de cable, parada a medida y varias funciones desde pantalla táctil Siemens 4”.
COD. 5312 – ESTRATIFICADOR AUTOMÁTICO TOUCH 7”: Para automatizar estratificación de cable, parada a medida y varias funciones desde pantalla táctil Siemens 7”.
COD. 5317 – KIT DE TELEASISTENCIA: Kit para asistencia en programa y errores eléctricos.
COD. 6315 – CILINDROS PARA APARCAMIENTO DE MÁQUINA: N. 2 cilindros para estacionamiento de máquina en suelo.
COD. 6311 – UNIDAD ELECTRO-HIDRÁULICA PARA ELEVACIÓN DE BOBINA.
COD. 6311-S85 – CIZALLA ELECTRO-HIDRÁULICA: Para corte de cables hasta 60 mm de diámetro.
COD. 0158 – KIT CAJA DE HERRAMIENTAS Y SOPORTE DE BRIDAS.
COD. 0159 – KIT EXTENSIBLE.
COD. 0162 – PAR DE CONOS PARA BOBINAS PEQUEÑAS: Para integrar en eje Ø 30 mm para bobinetes hasta Ø 600 mm.
COD. 0160 – ENSANCHADORES PARA HUSILLO: N. 4 ensanchadores para realizar madejas de diámetro interno Ø 500 mm.
COD. 5M13 – REMOLCADOR DE MÁQUINAS LINDE: Para facilitar el movimiento de la máquina. A batería para uso también en otras máquinas.

Especificaciones técnicas

• Modelo: WIRE 1001Q7
• Código: 0800.1001Q7
• Dimensiones (mm): 2100 x 1515 x 2100
• Peso (Kg): 535
• Voltaje: 220 V (380 V opcional con estratificador automático)
• Potencia motor: 1,1 kW
• Velocidad: 0 – 70 RPM (con inversor)
• Bobinas: diámetro máximo 1000 mm, ancho 400–750 mm, carga máxima 700 kg
• Bobina pequeña: eje Ø 30 mm, diámetro bobina máx 600 mm, ancho máx 400 mm, peso máx 150 kg
• Husillo de madeja: capacidad 150 kg, diámetro rueda 960 mm, núcleo Ø 325–500 mm, ancho núcleo 120–245 mm
• Medidor: Metal Medium código 0111 (para diámetros 3–50 mm; Supermetal código 120 para modelos 1200Q9/1200Q13 para diámetros 3–60 mm)
• Cable gestionado: diámetro 3–50 mm
• Elevación bobina: manual (hidráulica manual para bobinadora; unidad electro-hidráulica opcional)
