Máquina de bobinado de cables RRM 2600Q60

manualmotor eléctricocon medidor

Descripción

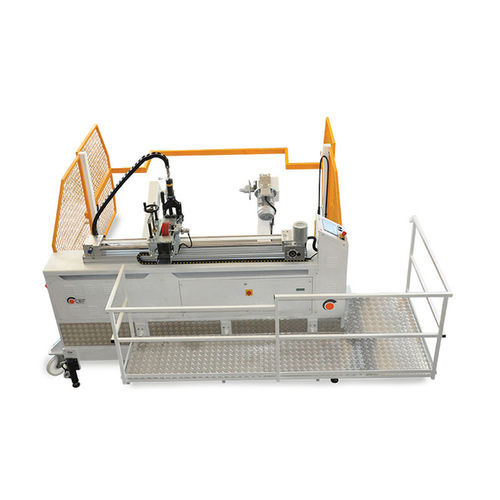

Máquina bobinadora de gran potencia y estructura reforzada, diseñada para el bobinado y la medición de cables de sección elevada. Los brazos móviles de sujeción y la construcción robusta garantizan estabilidad en operaciones de alta exigencia, proporcionando un bobinado constante y manipulación segura.

Ficha técnica
Modelo: RRM 2600Q60
Códigos: 0900.2600Q60
Dimensiones (mm): 4391 x 2711 x 3911
Peso (kg): 1965

Carrete
Diámetro de conos de sujeción (mm): 80
Diámetro máximo carrete (mm): 2600
Ancho mínimo carrete (mm): 500
Ancho máximo carrete (mm): 1450
Carga máxima carrete (kg): 6000
Elevación: Electro-hidráulica

Accionamiento
Velocidad (rpm): 0–56
Voltaje (V): 380
Potencia: 3
Sujección: Eléctrica
Estratificación: Manual
Medidor: Specialone cod. 0121
Cable min (mm): 3
Cable max (mm): 120

Características de la bobinadora

• Brazos móviles de sujeción de bobina con placas para el arrastre de bobinas, accionados eléctricamente desde pulsador;
• Elevación de bobina mediante bomba electrohidráulica controlada desde pulsador;
• Protecciones con cubiertas conforme norma CE;
• Carrito con 4 ruedas, 2 de ellas direccionables;
• 4 cilindros electrohidráulicos para estabilizar la máquina al suelo.

Características del medidor

• Medidor para cables redondos con diámetro de 3 a 120 mm (margen de error ±1–2%);
• Rueda métrica recubierta de goma para mayor adherencia y mejor medición;
• Contador mecánico con puesta a cero manual;
• Estratificación manual del cable mediante guías y patines;
• Volante para estratificación en lado operario de la máquina, según normas de seguridad.

Características eléctricas

• Alimentación: 380 V – 50 Hz;
• Variación de velocidad con inversor y potenciómetro de 0 a 56 rpm;
• Motorreductor: 4 kW;
• Panel de control con botones de mando e indicadores;
• Contador digital para preselección de longitud de cable y paro automático.

Especificaciones técnicas

• Modelo: RRM 2600Q60
• Códigos: 0900.2600Q60
• Dimensiones (mm): 4391 x 2711 x 3911
• Peso: 1965 kg
• Diámetro máximo bobina: 2600 mm
• Ancho bobina: 500 – 1450 mm
• Carga máxima bobina: 6000 kg
• Elevación: electro-hidráulica
• Velocidad: 0 – 56 rpm
• Alimentación: 380 V – 50 Hz
• Potencia motor: 3
• Medidor: Specialone cod. 0121 (3–120 mm)
