Enrolladora de cables RRM 1600Q20

manualmotor eléctricomotorizada

Descripción

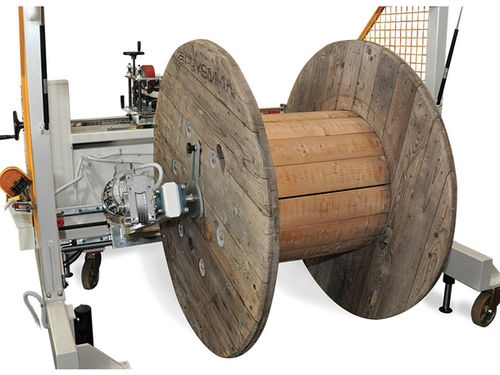

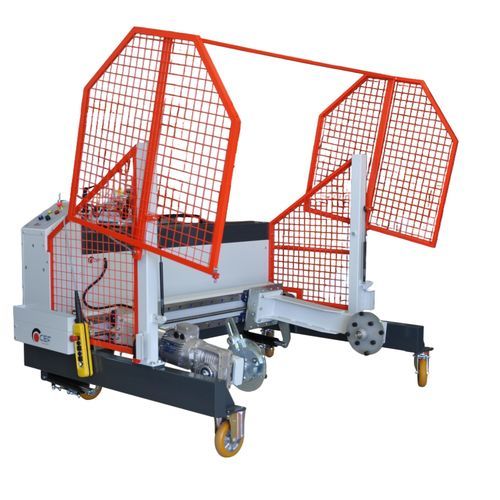

Máquina industrial de bobinado diseñada para la manipulación y el enrollado de grandes bobinas de cable. Estructura compacta y robusta que garantiza operaciones de bobinado estables. Brazos de sujeción móviles y elevación electrohidráulica que facilitan la carga y descarga segura de las bobinas pesadas.

Ficha técnica
Modelo: RRM 1600Q20
Código: 0900.1600Q20
Dimensiones (mm): 2380x1640x2470
Peso (kg): 831

Bobina
Diámetro conos de sujeción (mm): 80
Diámetro máximo bobina (mm): 1600
Ancho bobina min (mm): 500
Ancho bobina max (mm): 1150
Carga máxima bobina (kg): 2000
Elevación: Electrohidráulica

Accionamiento
Velocidad (rpm): 0–70
Voltaje (V): 380
Potencia (kW): 2,2
Sujeción: Eléctrica
Estratificación: Manual
Medidor: Supermetal cod. 0120
Diámetro cable min (mm): 3
Diámetro cable max (mm): 60

Características de la bobinadora

• Brazos móviles de sujeción con placas para arrastre de bobinas, accionados eléctricamente desde la consola de mandos;
• Elevación de bobina mediante bomba electrohidráulica, comandada desde la consola de mandos;
• Protecciones con resguardos conforme a normativa CE;
• Carro con 4 ruedas, 2 de ellas giratorias con freno para el desplazamiento de la máquina.

Características del medidor

• Medidor para cables redondos con diámetro de 3 a 60 mm (margen de error aprox. ±1–2%);
• Rueda métrica recubierta de goma para mayor adherencia y mejor medición;
• Contador mecánico con puesta a cero manual;
• Estratificación manual mediante guías y patines;
• Maneta de estratificación situada en el lado del operario según normativa de seguridad.

Características eléctricas

• Alimentación: 380 V – 50 Hz;
• Variación de velocidad con inversor y potenciómetro: 0–70 rpm;
• Motoreductor: 2,2 kW;
• Panel de control con pulsadores y pilotos;
• Mango multifunción para estratificación con pulsador de marcha y potenciómetro de RPM.

Opcionales

• COD. 5314 – ESTRATIFICADOR AUTOMÁTICO TOUCH 4”: Automatiza estratificación, paro a medida y funciones vía pantalla táctil Siemens 4”;
• COD. 5312 – ESTRATIFICADOR AUTOMÁTICO TOUCH 7”: Versión con pantalla Siemens 7”;
• COD. 5317 – KIT DE TELEASISTENCIA: Para asistencia de programas y errores eléctricos;
• COD. 6315 – CILINDROS DE ESTACIONAMIENTO: 2 cilindros para el estabilizado de la máquina en suelo;
• COD. 6311-S85 – CIZALLA ELECTRO-HIDRÁULICA: Para corte de cables hasta 60 mm de diámetro;
• COD. 0157 – SOPORTE DE ALIMENTACIÓN ELÉCTRICA: Para alimentación de la máquina desde arriba;
• COD. 6285-1000 – ENROLLADOR RÁPIDO;
• COD. 6281 – EJE PARA BOBINETAS;
• COD. 5M13 – REMOLQUE PARA MAQUINARIA LINDE: A batería para facilitar el movimiento de la máquina y otros equipos.

Especificaciones técnicas

• Modelo: RRM 1600Q20
• Código: 0900.1600Q20
• Dimensiones: 2380x1640x2470 mm
• Peso: 831 kg
• Diámetro conos de sujeción: 80 mm
• Diámetro máximo bobina: 1600 mm
• Ancho bobina min: 500 mm
• Ancho bobina max: 1150 mm
• Carga máxima bobina: 2000 kg
• Elevación: Electrohidráulica
• Velocidad: 0–70 rpm
• Alimentación: 380 V – 50 Hz
• Potencia motor: 2,2 kW
• Sujeción: Eléctrica
• Estratificación: Manual
• Medidor: Supermetal cod. 0120
• Rango cable: 3–60 mm
