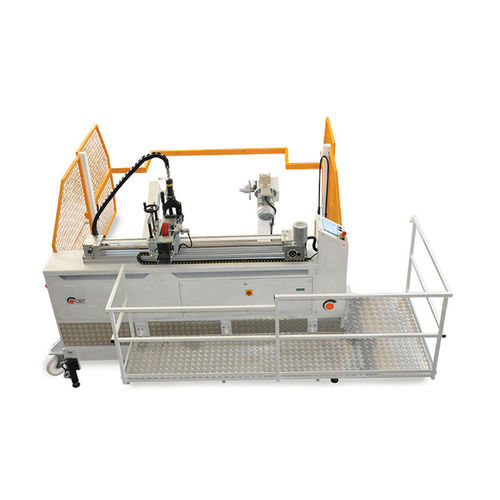

Máquina de bobinado de cables RRM 2200Q40

motorizadamotor eléctricopara uso intensivo

Descripción
Máquinas bobinadoras de gran potencia diseñadas para el bobinado y la medición de cables de sección elevada. Construcción reforzada y brazos móviles de sujeción de alta capacidad garantizan la máxima estabilidad en operaciones exigentes, asegurando productividad y seguridad del operario.

Ficha técnica
Modelo: RRM 2200Q40
Códigos: 0900.2200Q40
Dimensiones mm: 3350x2031x2178
Peso Kg: 1550

Bobina
Diámetro conos de sujeción mm: 80
Bobinas – diámetro máximo mm: 2200
Bobinas – anchura mínima mm: 500
Bobinas – anchura máxima mm: 1450
Bobinas – carga máxima kg: 4000
Elevación: Electro‑hidráulica

Accionamiento
Velocidad: 0–56 rpm
Voltaje: 380 V
Potencia: 3 kW
Sujeción: Eléctrica
Estratificación: Manual
Medidor: Specialone cod. 0121
Cable min. mm: 3
Cable max. mm: 120

Características de la bobinadora:

• Brazos móviles de sujeción de bobina con placas para el arrastre de las bobinas, accionados eléctricamente desde la pulsantiera
• Elevación de bobina mediante bomba electro‑hidráulica accionada desde la pulsantiera
• Protección con resguardos conforme a la normativa CE
• Carro con 4 ruedas, 2 de ellas orientables
• 4 cilindros electro‑hidráulicos para estabilizar la máquina en el suelo

Características del medidor:

• Medidor para cables redondos con diámetro de 3 a 120 mm (margen de error +1–2%)
• Rueda métrica recubierta de goma para mayor adherencia y mejor medición
• Contador mecánico con puesta a cero manual
• Estratificación manual del cable mediante guías y patines
• Volante para estratificación con operador en el lado de la máquina, conforme a normas de seguridad

Características eléctricas:

• Alimentación 380 V – 50 Hz
• Variación de velocidad con inversor y potenciómetro de 0 a 56 rpm
• Motorreductor 3 kW
• Panel de control con botones de mando e indicadores
• Contador digital para preselección de longitud y parada automática

Características / especificaciones técnicas

• Modelo: RRM 2200Q40
• Código: 0900.2200Q40
• Dimensiones: 3350 x 2031 x 2178 mm
• Peso: 1550 Kg
• Diámetro conos de sujeción: 80 mm
• Diámetro bobina máx.: 2200 mm
• Anchura bobina min/max: 500 / 1450 mm
• Carga máxima bobina: 4000 kg
• Elevación: electro‑hidráulica
• Velocidad: 0–56 rpm
• Alimentación: 380 V – 50 Hz
• Potencia motor: 3 kW
• Sujeción: eléctrica
• Estratificación: manual (con guías y patines)
• Medidor: Specialone cod. 0121 (para cables 3–120 mm, error +1–2%)
• Rango diámetro cable: 3–120 mm
