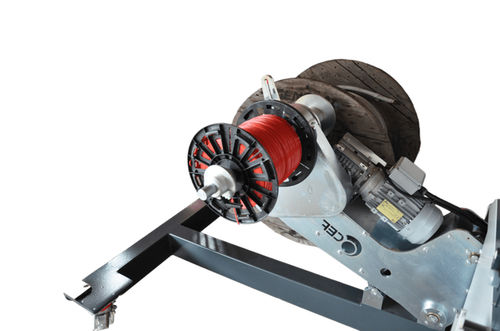

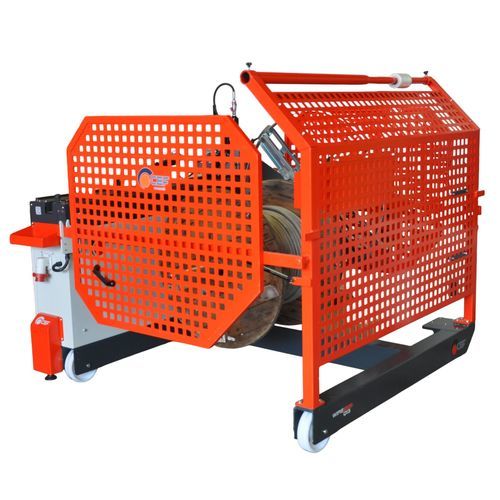

Máquina de bobinado de cables WIRE 1200Q9

de tubosde hilosmotor eléctrico

Descripción
Una sola máquina para confeccionar madejas y bobinar carretes. Su versatilidad permite gestionar una amplia gama de cables, cuerdas y tuberías. Diseñada para que un solo operario realice las mediciones y manipulados diarios en un almacén de cables.

Ficha técnica
Modelo: WIRE 1200Q9
Código: 0800.1200Q9
Dimensiones mm: 2100 x 1515 x 2100
Peso Kg: 550

Bobina
Diámetro eje devanador mm: 60
Bobinas – diámetro máximo mm: 1250
Bobinas – ancho mínimo mm: 400
Bobinas – ancho máximo mm: 750
Bobinas – capacidad máx kg: 900
Elevación: Manual

Accionamiento
Velocidad RPM: 0/70
Voltaje: 220 V
Potencia: 1,1 kW
Medidor: Supermetal cod. 0120
Estratificación: Manual
Diámetro mínimo cable mm: 3
Diámetro máximo cable mm: 60

Características del cuadro de mandos

• Alimentación 220 V – 50 Hz (380 V con estratificador automático)
• Variación de velocidad con inversor y potenciómetro de 0 a 70 rpm
• Motorreductor 1,1 kW
• Panel de control con pulsadores e indicadores
• Doble empuñadura multifunción (lado madeja y lado bobina) para estratificación, pulsador de marcha y potenciómetro de RPM

Husillo matasador
WIRE 1001Q7 – WIRE 1200Q9 – WIRE 1200Q13 (mismo husillo matasador)
Capacidad Kg: 150
Diámetro rueda mm: 960
Diámetro núcleo min mm: 325
Diámetro núcleo max mm: 500
Ancho núcleo min mm: 120
Ancho núcleo max mm: 245

Características husillo rápido matasador

• Husillo matasador integrado en la máquina
• Husillo con palancas retráctiles para rápida extracción de la madeja
• Núcleo cilíndrico para enrollado y cónico para extracción para facilitar la retirada de la madeja
• Eje con conos para bobinas pequeñas (utilizando eje diámetro 30 mm con conos de acero)

Características bobinadora

• Eje en acero con conos
• Cono de bloqueo de bobina con mango para cierre rápido
• Carga de bobina mediante inserción del eje en el orificio de la bobina moviendo la máquina
• Elevación de bobina con bomba hidráulica manual
• Carro con 4 ruedas, 2 giratorias con freno
• Protecciones con resguardos conforme a normas CE

Características del medidor

• Medidor para cables redondos con diámetro de 3 a 50 mm (margen de error ±1–2%)
• Rueda métrica recubierta de goma para mayor adherencia y mejor medición
• Contador mecánico con puesta a cero manual
• Estratificación manual del cable mediante guías y patines
• Mango para estratificación para operación desde el lado de la máquina, conforme a normas de seguridad
• En los modelos WIRE 1200Q9 y WIRE 1200Q13 se integra el medidor Supermetal cod. 120 para diámetros de 3 a 60 mm

Bobina pequeña
Eje mm: 30
Bobinas – diámetro máximo mm: 600
Ancho máx mm: 400
Peso máx Kg: 150

Opcionales

• COD. 5314 – ESTRATIFICADOR AUTOMÁTICO TOUCH 4”: automatiza estratificación, parada a medida y funciones vía pantalla táctil Siemens 4”
• COD. 5312 – ESTRATIFICADOR AUTOMÁTICO TOUCH 7”: función análoga con pantalla táctil Siemens 7”
• COD. 5317 – KIT PARA TELEASISTENCIA: kit para asistencia en funciones de programa y errores eléctricos
• COD. 6315 – CILINDROS PARA ESTACIONAMIENTO DE LA MÁQUINA: n.2 cilindros para apoyo de la máquina en suelo
• COD. 6311 – CENTRAL ELECTRO-HIDRÁULICA PARA ELEVACIÓN DE BOBINA
• COD. 6311-S85 – CIZALLA ELECTRO-HIDRÁULICA: para corte de cables hasta 60 mm de diámetro
• COD. 0158 – KIT CAJA HERRAMIENTAS Y SOPORTE DE ABRAZADERAS
• COD. 0159 – KIT EXTENSIBLE
• COD. 0162 – PAREJA DE CONOS PARA BOBINAS PEQUEÑAS: para eje Ø 30 mm hasta Ø 600 mm
• COD. 0160 – AGRANDADORES PARA ASPO: n.4 agrandadores para madejas diámetro interno Ø 500 mm
• COD. 5M13 – REMOLCADOR PARA MÁQUINAS LINDE: para facilitar el movimiento de la máquina (batería)

Características / especificaciones técnicas

• Modelo: WIRE 1200Q9
• Código: 0800.1200Q9
• Dimensiones: 2100 x 1515 x 2100 mm
• Peso: 550 kg
• Capacidad bobina: hasta 900 kg (diámetro máx 1250 mm)
• Velocidad: 0–70 RPM (inversor + potenciómetro)
• Alimentación estándar: 220 V – 50 Hz (opción 380 V para estratificación automática)
• Potencia motor: 1,1 kW
• Medidor integrado: Supermetal (cod. 0120 / 120 para versiones extendidas), mide cables de 3 a 60 mm
• Elevación bobina: manual (bomba hidráulica manual para bobina)
