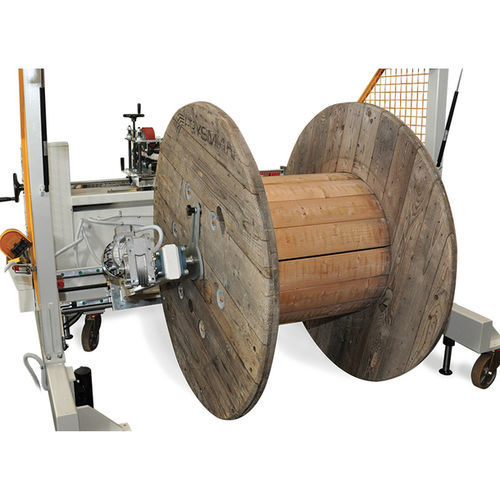

Máquina de bobinado de cables RRM 1600Q30

manualcon medidormóvil

Descripción
Máquinas bobinadoras con brazos móviles de sujeción y elevación, diseñadas para garantizar eficiencia y seguridad en la manipulación de cables y bobinas de gran tamaño. Su estructura compacta pero robusta asegura un bobinado preciso y estable, mientras que los brazos de sujeción móviles facilitan las operaciones de carga y descarga.

Ficha técnica
Modelo: RRM 1600Q30
Código: 0900.1600Q30
Dimensiones mm: 2380 x 1640 x 2470
Peso kg: 840

Bobina
Diámetro conos de sujeción mm: 80
Bobinas – diámetro máximo mm: 1600
Bobinas – ancho mínimo mm: 500
Bobinas – ancho máximo mm: 1150
Bobinas – carga máxima kg: 3000
Elevación: Electrohidráulica

Accionamiento
Velocidad: 0–70 rpm
Voltaje: 380 V
Potencia: 3 kW
Sujeción: Eléctrica
Estratificación: Manual
Contador: Supermetal cod. 0120
Cable mín. mm: 3
Cable máx. mm: 60

Características de la bobinadora

• Brazos móviles de sujeción de bobina con placas para el arrastre de bobinas, accionados eléctricamente desde el panel de mandos;
• Elevación de bobina mediante bomba electrohidráulica comandada desde el panel de mandos;
• Protecciones conforme a la norma CE;
• Carro con 4 ruedas, 2 de ellas giratorias con freno.

Características del contador

• Contador para cables redondos con diámetro de 3 a 60 mm (margen de error +1–2%);
• Rueda métrica recubierta de goma para mayor adherencia y mejor medición;
• Contador mecánico con puesta a cero manual;
• Estratificación manual del cable mediante guías y patines;
• Empuñadura para estratificación situada en el lado del operador, conforme a normas de seguridad.

Características eléctricas

• Alimentación 380 V – 50 Hz;
• Variación de velocidad con inversor y potenciómetro de 0 a 70 rpm;
• Motorreductor 3 kW;
• Panel de control con pulsadores y testigos;
• Empuñadura multifunción para estratificación con pulsador de marcha y potenciómetro RPM.

Especificaciones técnicas

• Modelo: RRM 1600Q30
• Código: 0900.1600Q30
• Dimensiones (mm): 2380 x 1640 x 2470
• Peso: 840 kg
• Diámetro conos de sujeción: 80 mm
• Bobinas: diámetro máx 1600 mm; ancho min 500 mm, máx 1150 mm; carga máx 3000 kg
• Elevación: electrohidráulica
• Velocidad: 0 ÷ 70 rpm
• Alimentación: 380 V – 50 Hz
• Potencia motor: 3 kW
• Sujeción: eléctrica
• Contador: Supermetal cod. 0120 (para cables 3 ÷ 60 mm)
