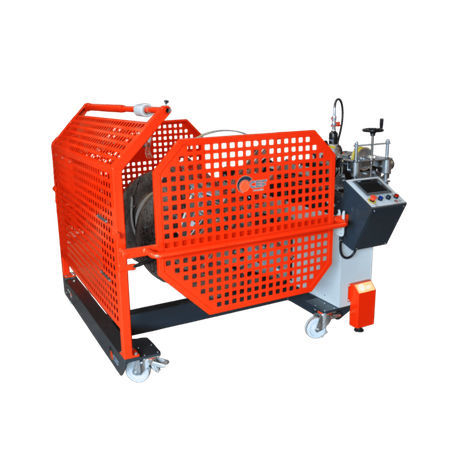

Bobinadora para hilos WIRE 1200Q13

de cablesde bobinasmanual

Descripción
Una sola máquina para confeccionar matas y bobinas. Su versatilidad permite gestionar una amplia gama de cables, cuerdas y tuberías. Esta máquina permite a un solo operario realizar las mediciones y el manejo diario en un almacén de cables.

Ficha técnica
Modelo: WIRE 1200Q13
Códigos: 0800.1200Q13
Dimensiones mm: 2100x1515x2100
Peso Kg: 560

Bobina
Diámetro eje de bobinado mm: 76
Bobinas – diámetro máximo mm: 1250
Bobinas – ancho mínimo mm: 400
Bobinas – ancho máximo mm: 750
Bobinas – capacidad máx kg: 1300
Elevación: Manual

Accionamiento
Velocidad RPM: 0/70
Voltaje: 220 V
Potencia: 1,1 kW
Medidor: Supermetal cod. 0120
Estratificación: Manual
Diámetro mínimo cable mm: 3
Diámetro máximo cable mm: 60

Características del cuadro de mandos

• Alimentación 220 V – 50 Hz (380V con estratificador automático)
• Variación de velocidad con inversor y potenciómetro de 0 a 70 RPM
• Motorreductor 1,1 kW
• Panel de control con pulsadores y testigos
• Doble empuñadura multifunción (lado matasa y lado bobina) para estratificación, pulsador de marcha y potenciómetro RPM

Aspo matassatore
Modelos compatibles: WIRE 1001Q7 – WIRE 1200Q9 – WIRE 1200Q13 (mismo aspo matassatore)
Capacidad Kg: 150
Diámetro rueda mm: 960
Diámetro núcleo mínimo mm: 325
Diámetro núcleo máximo mm: 500
Ancho núcleo mínimo mm: 120
Ancho núcleo máximo mm: 245

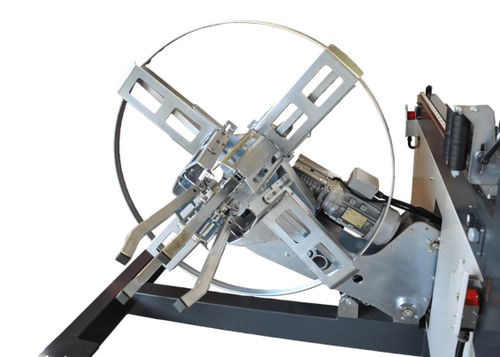

Características aspo matassatore rápido

• Aspo matassatore ya integrado en la máquina
• Aspo con palancas retráctiles para una rápida extracción de la matasa
• Núcleo cilíndrico para el bobinado y cónico en la extracción para facilitar la retirada de la matasa
• Eje con conos para bobinas de pequeño tamaño (eje diámetro 30 mm para bobinas pequeñas con conos de acero)

Características de la bobinadora

• Eje de acero con conos
• Cono de bloqueo de la bobina con asa para apriete rápido
• Carga de bobina mediante inserción del eje en el orificio de la bobina desplazando la máquina
• Elevación de bobina con bomba hidráulica manual
• Carro completo con 4 ruedas, 2 de ellas giratorias con freno
• Protecciones conforme a normas CE

Características del medidor

• Medidor para cables redondos con diámetro de 3 a 60 mm (margen de error +1–2 %)
• Rueda métrica recubierta de goma para mayor adherencia y mejor medición
• Contador mecánico con puesta a cero manual
• Estratificación manual del cable mediante guías y patines
• Manija de estratificación para operario a los lados de la máquina, según normas de seguridad
• En los modelos WIRE 1200Q9 y WIRE 1200Q13 se integra el medidor Supermetal cod. 120 para diámetro 3 a 60 mm

Bobina pequeña
Eje mm: 30
Bobinas – diámetro máximo mm: 600
Ancho máximo mm: 400
Peso máximo Kg: 150

Opcionales
COD. 5314 – ESTRATIFICADOR AUTOMÁTICO TOUCH 4”: automatiza la estratificación del cable, parada a medida y funciones mediante pantalla táctil Siemens 4”
COD. 5312 – ESTRATIFICADOR AUTOMÁTICO TOUCH 7”: automatiza la estratificación del cable, parada a medida y funciones mediante pantalla táctil Siemens 7”
COD. 5317 – KIT DE TELEASISTENCIA: kit para asistencia en funciones de programa y fallos eléctricos
COD. 6315 – CILINDROS PARA ESTACIONAMIENTO DE LA MÁQUINA: n.2 cilindros para estacionar la máquina en el suelo
COD. 6311 – UNIDAD ELECTRO-HIDRÁULICA PARA ELEVACIÓN DE BOBINA
COD. 6311-S85 – CIZALLA ELECTRO-HIDRÁULICA: para corte de cables hasta 60 mm de diámetro
COD. 0158 – KIT CAJA DE HERRAMIENTAS Y SOPORTE DE ABRAZADERAS
COD. 0159 – KIT EXTENSIBLE
COD. 0162 – PAR DE CONOS PARA BOBINAS PEQUEÑAS (para eje Ø 30 mm, bobinetes hasta Ø 600 mm)
COD. 0160 – AGRANDADORES PARA ASPO: n.4 agrandadores para realizar matasas de diámetro interno Ø 500 mm
COD. 5M13 – REMOLCADOR PARA MÁQUINAS LINDE: para facilitar el movimiento de la máquina, con batería

Características / especificaciones técnicas

• Modelo: WIRE 1200Q13
• Códigos: 0800.1200Q13
• Dimensiones mm: 2100x1515x2100
• Peso: 560 Kg
• Voltaje estándar: 220 V (50 Hz) - 380V posible con estratificador automático
• Potencia motorreductor: 1,1 kW
• Velocidad: 0–70 RPM (variación vía inversor y potenciómetro)
• Diámetro eje de bobinado: 76 mm
• Bobinas Ø máx: 1250 mm; ancho 400–750 mm; capacidad máx 1300 Kg
• Medidor integrado: Supermetal (cod. 0120 / cod. 120) para diámetros 3–60 mm
• Cable trabajable: diámetro 3–60 mm
• Elevación de bobina: manual (unidad electro-hidráulica opcional)
• Carro con ruedas (2 giratorias con freno)
• Normas de seguridad: protecciones conforme a CE
