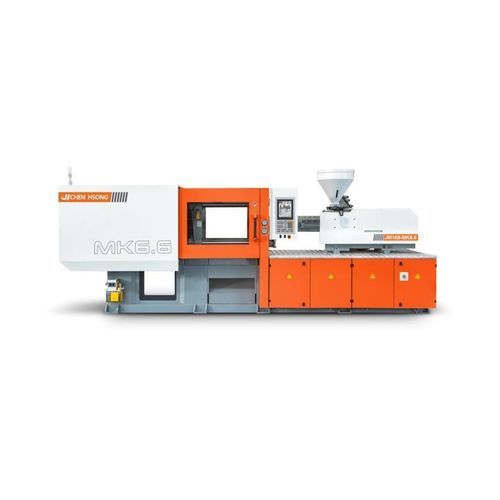

Máquina de inyección horizontal JM-MK6.6 series

hidráulicapara policarbonatopara PC

Principales ventajas de la serie MK6.6 Euroseries

• Inteligencia y ergonomía de la máquina Control optimizado y acceso del operario para producción industrial.
• Diseño de balancín probado Perfil de control de movimiento ajustado para alta velocidad y estabilidad.
• Platas de alta resistencia Construcción patentada que reduce la deformación de las platinas para un cierre uniforme.
• Unidad de inyección de alta precisión Guías lineales en la unidad de inyección que aseguran estabilidad y repetibilidad.

Diseño de balancín con décadas de experiencia
Ingenieros mecánicos experimentados refinaron la cinemática del balancín mediante simulación y validación en campo. El resultado es menor fricción y golpes internos, distribución uniforme de carga en las barras y mantenimiento del paralelismo de las platinas para minimizar rebabas y desgaste. El sistema proporciona un movimiento suave, sin vibraciones, mejor eficiencia energética y mayor vida útil de los componentes.

Integración del balancín y la hidráulica
El circuito hidráulico está optimizado mediante simulación de dinámica de fluidos y ajustes finos para ofrecer un control de cierre e inyección rápido, preciso y repetible, adecuado para producción de alto rendimiento.

Platinas reforzadas para calidad de pieza constante
Platinas patentadas de baja deformación con centro reforzado que proporcionan una fuerza de cierre más uniforme sobre el molde, protegiendo el utillaje y mejorando la estabilidad dimensional de las piezas terminadas.

Controles

• Controlador profesional B&R 10,4" Automatización integrada para aplicaciones de alta velocidad y gestión de células de producción.
• HMI multi-touch fácil de usar Visualización clara del proceso y manejo intuitivo.
• I/O basado en CAN-Bus y control personalizado Respuesta rápida y fiabilidad; controlador adaptado a la serie MK6.6.

Ejemplo de producción

• Ejemplo de pieza — parte de iluminación LED Peso de inyección: 121 g; Cavidades: 8; Resina: PC; Tiempo de ciclo: 32,4 s.
• Molde Peso: 350 kg; Dimensiones: 400 mm x 400 mm x 300 mm.

Aspectos destacados de rendimiento
Mejora en ciclos en seco y velocidades de inyección frente a ejemplos comparables. Indicadores de simulación de producción: hasta 11 meses por año, 21 horas por día; consumo energético ejemplo 0,17–0,35 kW·h; estimación de 8 millones de disparos en 10 años y ahorro energético ejemplo ~€29.400 en 10 años (cifras basadas en simulaciones).

Cierre (tabla)
Machine Model | Clamping Force (Max) (t) | Opening Stroke (mm) | Space Between Tie Bars (HxV) (mm) | Max. Mould Thickness (mm) | Min. Mould Thickness (mm) | Maximum Daylight (mm) | Ejector Force (t) | Ejector Stroke (mm) | Center Ring Diameter (mm)
Unit | t | mm | mm | mm | mm | mm | t | mm | mm
JM88-MK6 | 88 | 330 | 360 x 360 | 380 | 130 | 720 | 2.8 | 100 | 125
JM128-MK6 | 128 | 370 | 410 x 410 | 450 | 145 | 830 | 4.2 | 120 | 125
JM168-MK6 | 168 | 420 | 460 x 460 | 520 | 160 | 970 | 4.2 | 140 | 125
JM208-MK6 | 208 | 490 | 530 x 530 | 550 | 180 | 1060 | 6.7 | 150 | 160
JM258-MK6 | 268 | 530 | 580 x 580 | 610 | 195 | 1140 | 7.7 | 170 | 160
JM328-MK6 | 328 | 600 | 660 x 660 | 660 | 220 | 1340 | 7.7 | 170 | 160
JM398-MK6 | 408 | 670 | 730 x 730 | 730 | 250 | 1450 | 11.1 | 220 | 160
JM468-MK6 | 488 | 770 | 810 x 810 | 810 | 275 | 1670 | 11.1 | 220 | 200
JM568-MK6 | 568 | 835 | 855 x 855 | 850 | 330 | 1750 | 16.6 | 250 | 200
JM668-MK6 | 658 | 920 | 900 x 900 | 920 | 350 | 1840 | 18.2 | 265 | 200
Specifications are subject to change without notice.

Unidad de inyección (tabla)
Model ID | Swept Volume (cm³) | Swept Volume (cm³) | Swept Volume (cm³) | Injection Weight (PS) (g) | Injection Weight (PS) (g) | Injection Weight (PS) (g) | Screw Diameter (mm) | Screw Diameter (mm) | Screw Diameter (mm) | Screw L/D Ratio | Screw L/D Ratio | Screw L/D Ratio
Unit | cm³ | cm³ | cm³ | g | g | g | mm | mm | mm | L/D | L/D | L/D
JM88-MK6 | 135 | 183 | 237 | 123 | 166 | 216 | 31 | 36 | 41 | 24.4 | 21.0 | 18.4
JM128-MK6 | 208 | 270 | 340 | 189 | 246 | 309 | 36 | 41 | 46 | 23.9 | 21.0 | 18.7
JM168-MK6 | 303 | 382 | 488 | 276 | 347 | 444 | 41 | 46 | 52 | 23.6 | 21.0 | 18.6
JM208-MK6 | 431 | 551 | 734 | 393 | 502 | 668 | 46 | 52 | 60 | 23.7 | 21.0 | 18.2
JM258-MK6 | 636 | 847 | 1057 | 579 | 771 | 962 | 52 | 60 | 67 | 24.2 | 21.0 | 18.8
JM328-MK6 | 947 | 1180 | 1479 | 861 | 1074 | 1346 | 60 | 67 | 75 | 23.5 | 21.0 | 18.8
JM398-MK6 | 1321 | 1655 | 2027 | 1202 | 1506 | 1845 | 67 | 75 | 83 | 23.5 | 21.0 | 19.0
JM468-MK6 | 1832 | 2244 | 2638 | 1667 | 2042 | 2401 | 75 | 83 | 90 | 23.2 | 21.0 | 19.4
JM568-MK6 | 1832 | 2244 | 2638 | 1667 | 2042 | 2401 | 75 | 83 | 90 | 23.2 | 21.0 | 19.4
JM668-MK6 | 2433 | 2861 | 3392 | 2214 | 2603 | 3087 | 83 | 90 | 98 | 23.9 | 22.0 | 20.2
Specifications are subject to change without notice.

Especificaciones técnicas

• Serie: MK6.6 Euroseries
• Marca: Chen Hsong
• Controlador: B&R 10,4" controlador profesional (personalizado para MK6.6)
• Funciones de control: HMI multi-touch; I/O CAN-Bus; automatización integrada
• Fortalezas principales: diseño avanzado de balancín, perfil de control optimizado, platinas patentadas de alta resistencia, unidad de inyección de alta precisión con guías lineales
• Modelos disponibles y fuerzas de cierre: JM88-MK6 a JM668-MK6 (ver tabla Cierre)
• Datos unidad de inyección: múltiples diámetros de tornillo y relaciones L/D por modelo (ver tabla Unidad de inyección)
• Ejemplo de producción: pieza iluminación LED — peso shot 121 g; 8 cavidades; ciclo 32,4 s
• Folleto descargable disponible en documentos de producto (ficha técnica / folleto PDF)
